轴线定位标注和实际测量不相符

wzgzzh

以天下建筑或CAD绘图：建筑面积的计算依据是墙外线，那外墙轴网标注为什么标在外墙中线，这样标注时，实际加上外墙后的长和宽就不一样。如总开间8米，总进深10米，建筑总面积才80平米，但如果先画轴网外围标注是开间8米，进深10米，但以轴网为中线画好墙体后，以墙厚200为例，那最后绘制出来是8.2米的总开间，10.2米总进深，总建筑面积变为83.64平方，根本就不能用原来轴网来绘制，标注出来的尺寸和实际尺寸不一样。可不可以外围的建筑面积以墙外边线为定位轴线，内部房间用轴线中心为定位？这样最终标注是没问题的，这样看起来直接计算也是正确。

请问同一套房，外墙的轴线标在靠墙外侧边，内面间隔的轴线标在以墙中定位可以吗？

轴线定位墙中线

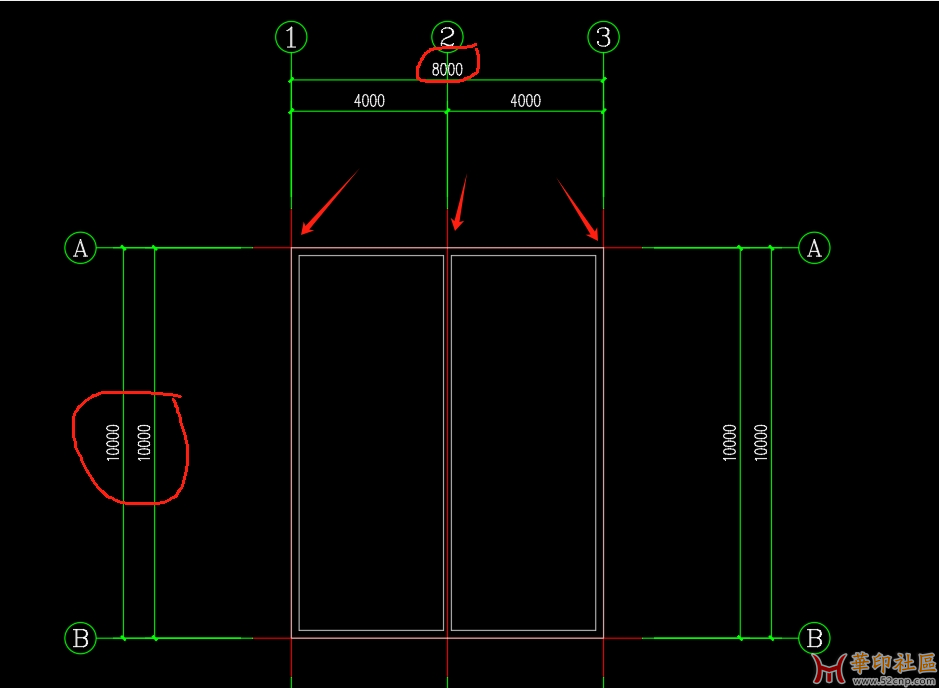

轴线定位墙外线

shzhu

首先你要搞清楚轴网的功能是什么？其次，轴网和算建筑面积之间有什么关系吗？

wzgzzh

shzhu 发表于 2025-3-6 14:17
首先你要搞清楚轴网的功能是什么？其次，轴网和算建筑面积之间有什么关系吗？ ...

问题标注是按轴线来标？如果外墙的轴线定位中线，还有半边墙的尺寸。如果人家拿个宽8米，长10米的地块给我给绘图，先按轴网的开间8米和进深10米绘好轴网，再绘制墙，假设用200厚的墙体，那实际就不是8*10米了，实际标注是8.2*10.2米。如果直接按轴线来标注是显示8米和10米，那外墙部分已经占用了建筑面积不算吗？

shzhu

wzgzzh 发表于 2025-3-8 12:56
问题标注是按轴线来标？如果外墙的轴线定位中线，还有半边墙的尺寸。如果人家拿个宽8米，长10米的地块给 ...

。。。。。。。。。。。。。。。你是刚毕业是的，还是其他行业过来的？
我只能说我醉了，你把轴线一边偏进去100不就完事了吗？脑子稍微转弯一下不可以吗？
框面积的时候框在外墙，和轴线定位哪里也没有关系啊。。。。。。。
算了，我已经不知道说什么了。。。
弱弱问一句，你是刚毕业的还是其他行业转来的？

shzhu

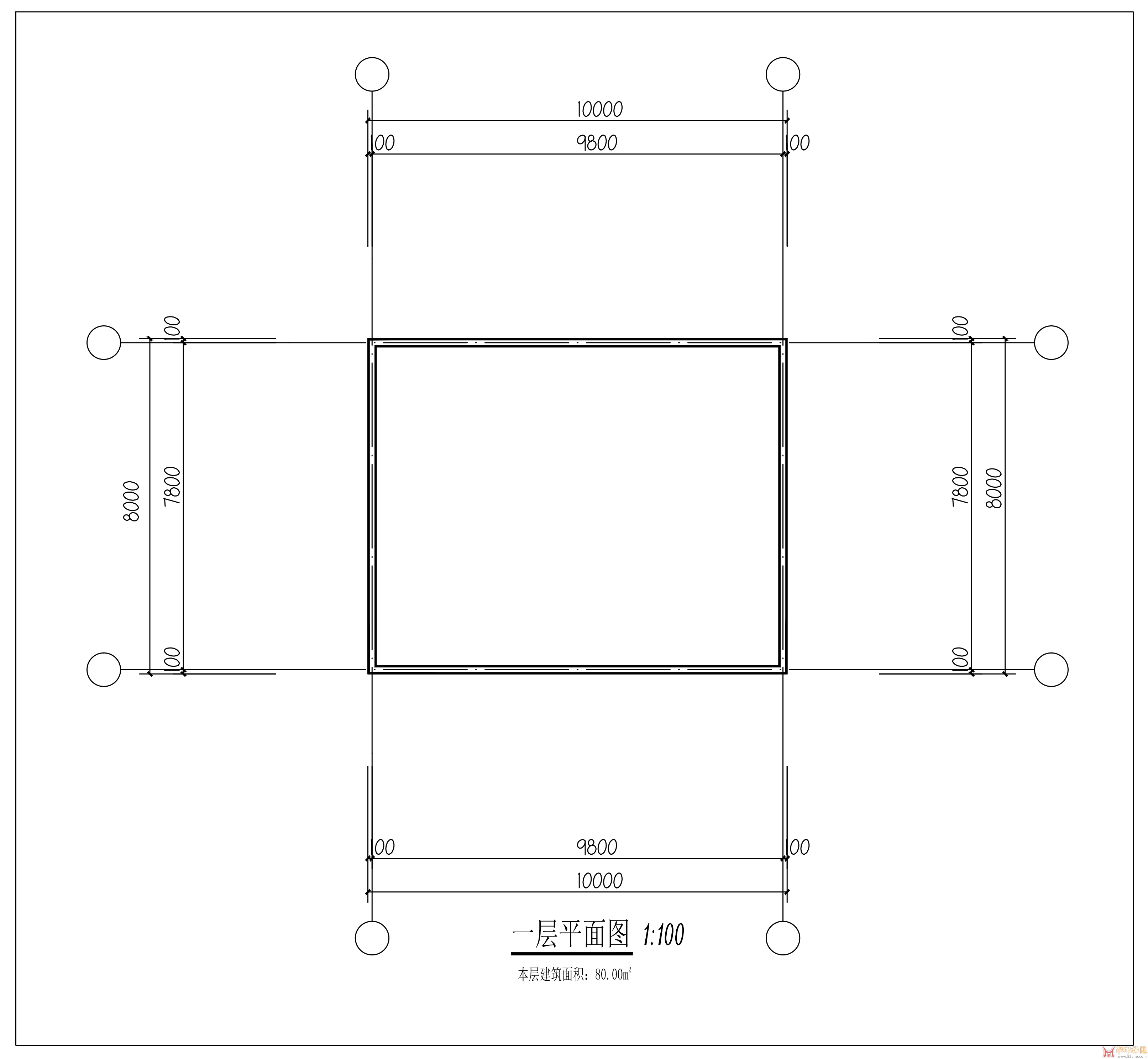

这样？
顺便说一句，轴线和墙体没有关系，轴线是用来定位结构的，想在哪里都可以

wzgzzh

shzhu 发表于 2025-3-8 15:00
。。。。。。。。。。。。。。。你是刚毕业是的，还是其他行业过来的？
我只能说我醉了，你把轴线一边偏进 ...

感谢。其实我就想知道轴线是用来定位的，但为了方便用标注，使尺寸精准一看就清楚的。
