零基础学 CorelDRAW CPG 教程-Part03 C++ 编程 绘制圆形和矩形

landboy

先决条件: 搭建好编译环境，了解开放大概，可以先看 教程在本站的链接如下
零基础学 CorelDRAW CPG 插件开发教程-Part01 MSVC2022 编译环境
https://www.52cnp.com/thread-21975-1-1.html


零基础学 CorelDRAW CPG 插件开发教程-Part02 C++ 编程傻瓜入门
https://www.52cnp.com/thread-22629-1-1.html


零基础学 CorelDRAW CPG 插件开发教程-Part03  C++ 编程 绘制圆形和矩形
自然是本教程帖子， CDR插件绘制圆形和矩形_源码包.zip   CDR插件绘制圆形和矩形_源码包.zip (120.13 KB, 售价: 99 印币)

2024-8-22 09:33 上传

点击文件名下载附件

定价 99 金币不过分吧

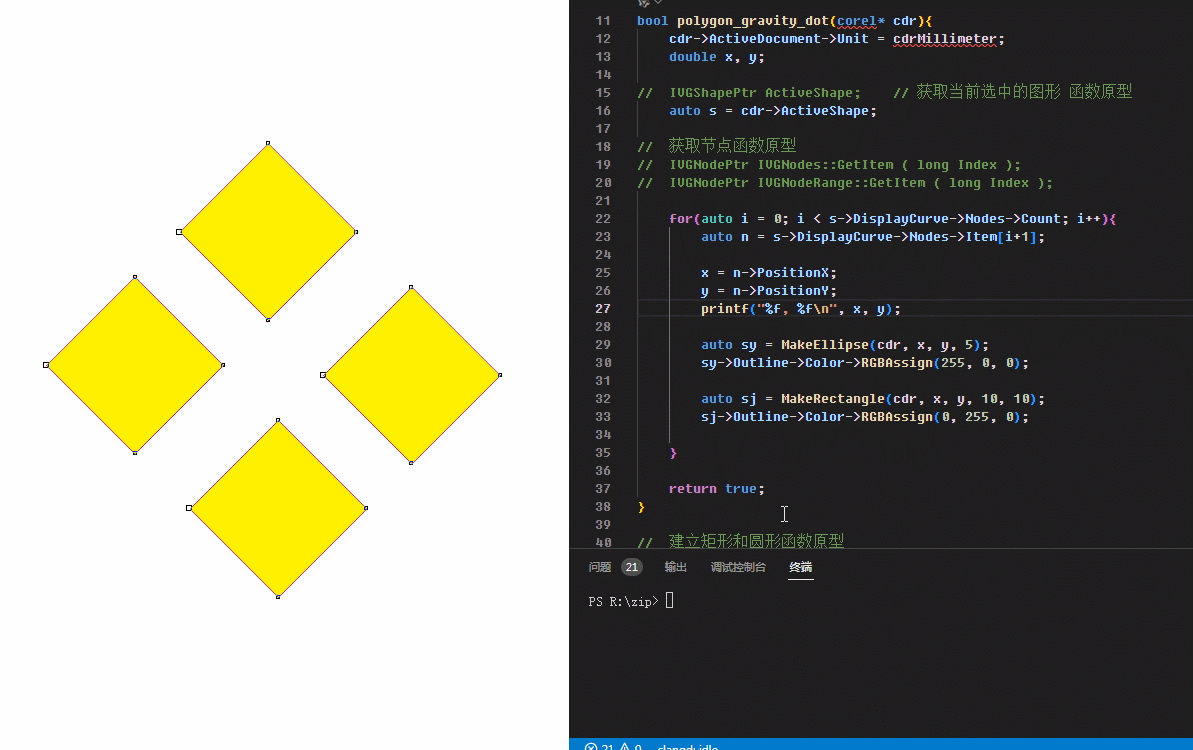

首先我们来看源码第一版: test 函数

1. bool test(corel* cdr){

2.     cdr->ActiveDocument->Unit = cdrMillimeter;

3.     double x, y;

4.

5. //  IVGShapePtr ActiveShape;

6.     auto s = cdr->ActiveShape;

复制代码

首先定义这个 测试函数，返回值为 bool逻辑真假，参数是  corel* cdr  ，前面文章讲过 是一个全局指针，绑定到 CorelDRAW插件的app指针上，相当于从水管上接个龙头，可以自由调用 CDR的资源了。
再接下来 一行， 设置 代码中的文档档位为 mm， 定义 x,y 两个变量，可以去点的 坐标。
再使用 auto s 把 s 指向，文件中选择的物件中第一个物件。 使用 auto 是为了傻瓜，我们还是要清楚 IVGShapePtr ActiveShape; 是这个物件的定义，这里auto表示的类型是   IVGShapePtr ，是表示 Shape物件的指针。
你听懂了吗，如果不懂没事，反正就是 Ctrl +C +V 的事，直接用 auto就行了。

1.     for(auto i = 0; i < s->DisplayCurve->Nodes->Count; i++){

2.         auto n = s->DisplayCurve->Nodes->Item[i+1];

3.

4.         x = n->PositionX;

5.         y = n->PositionY;

6.         printf("%f, %f\n", x, y);

7.

8.         auto sy = cdr->ActiveLayer->CreateEllipse2(x, y, 5, ZERO_4PC);

9.         sy->Outline->Color->RGBAssign(255, 0, 0);

10.

11.         auto sj = cdr->ActiveLayer->CreateRectangle2(x, y, 10, 10, ZERO_4PC);

12.         sj->Outline->Color->RGBAssign(0, 255, 0);

13.         sj->PutCenterX(x);

14.         sj->PutCenterY(y);

15.

16.     }

复制代码

再来解读 正式的功能代码:
for 语句是基本所有编程语言都有的，使用循环来做批量的事情，我们这个代码就是遍历我们选择物件的所有节点，在所有节点位置处，画圆形标记，话矩形标记。
s-DisplayCurve-Nodes-Count 这个指针操作用来的得到 s物件的虚拟副本上所有节点的计数，如果你熟悉使用VBA使用类似的操作，你应该看的懂，如果你还不懂VBA里这样操作，当我没说。
接下来 auto n 就是定义一个临时变量 n 用来表示 节点 Node，分别绑定每一个节点。

再接下来，使用 x y 变量得到节点的坐标，使用 printf 打印出来了，我们这次写的控制台程序  app.exe 所以是可以显示后台的信息的。

auto sy = cdr-ActiveLayer-CreateEllipse2(x, y, 5, ZERO_4PC);
为了能验证我们的得到数据是否正确，所以，我就要在得到每个点上 画圆标记了。

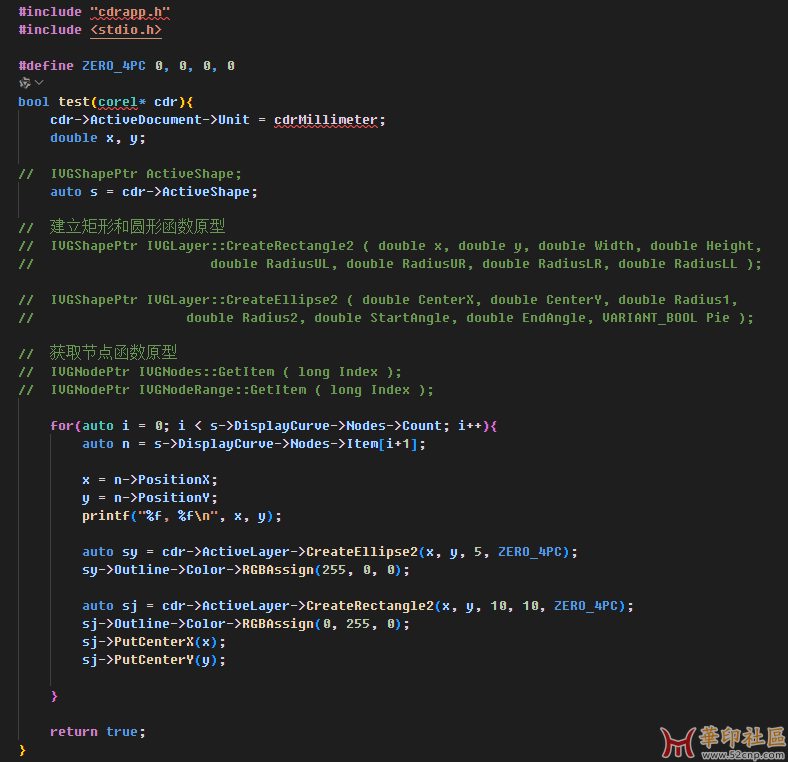

如上图所示，我把 CreateEllipse2 这个绘制圆形的函数 也放到代码里，使用注释代码，方便学习这个函数的参数使用。
建立圆形函数原型：  IVGShapePtr IVGLayer::CreateRectangle2 我们猜一猜 是在CDR图层上操作的，
所以使用时按 cdr-ActiveLayer-CreateEllipse2 ( ) 这样写，要加上当前层的指针。
括号中的参数，7个数字，我们只要前面三 x , y, 5，后面全填0好了。 数字 5 表示 圆半径， 后面4个0 我就用英文 #define ZERO_4PC 0, 0, 0, 0 替代了，不懂你可以问AI


auto sj = cdr-ActiveLayer-CreateRectangle2(x, y, 10, 10, ZERO_4PC);  的意思。
以下省略 1024字 ........

landboy

学习 C/C++ 编程，我们可以借助于 AI GPT 机器人来帮我们写代码和读代码。
我们可以让AI，把复杂的画圆形和画矩形，提取成单独函数，然后使用的时候就简单调用一下。

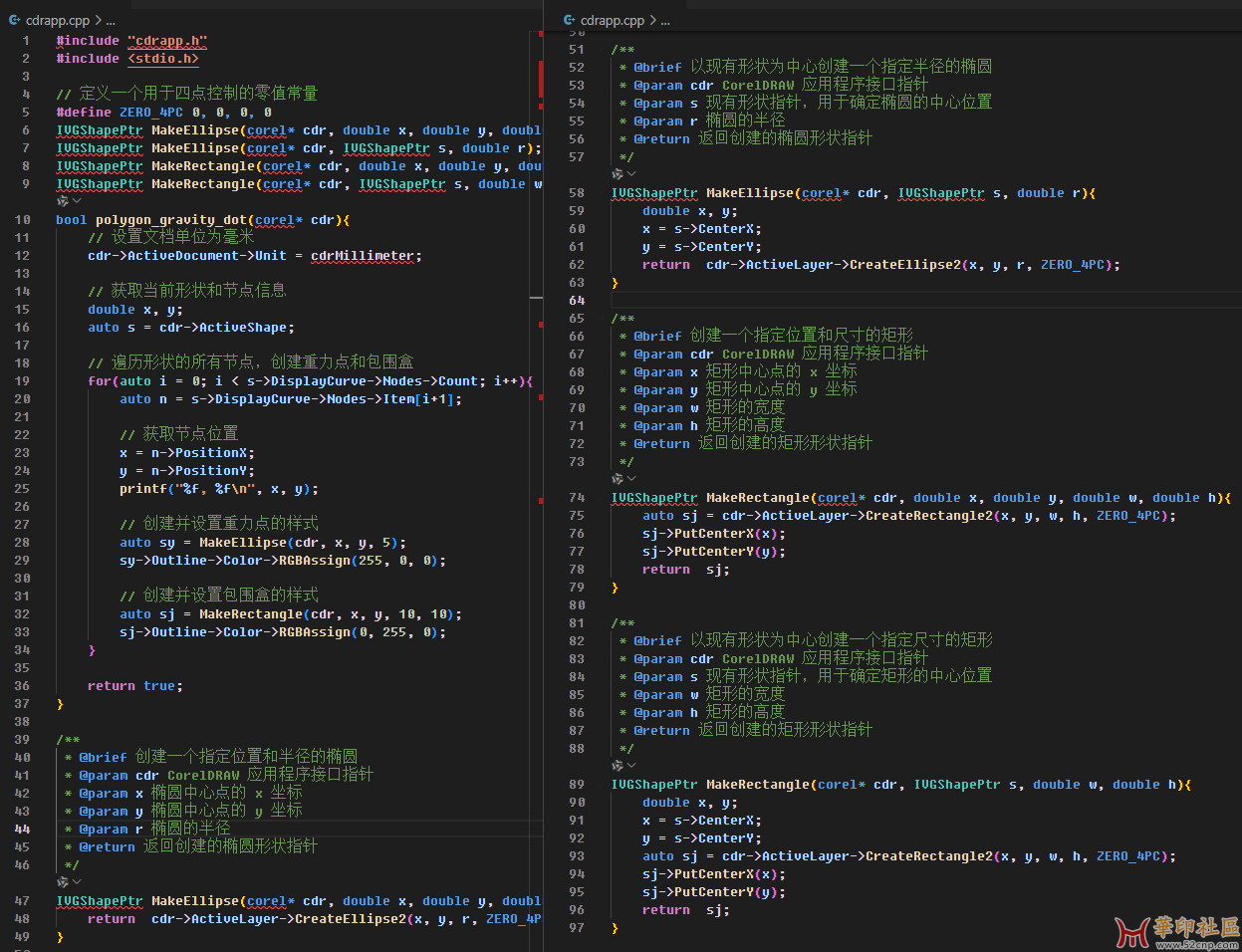

然后 功能函数了，只要简单调用，代码就比较清爽了，比如图片中 把画圆形和化矩形分别包装了2个参数。

1. IVGShapePtr MakeEllipse(corel* cdr, double x, double y, double r);

2. IVGShapePtr MakeEllipse(corel* cdr, IVGShapePtr s, double r);

3. IVGShapePtr MakeRectangle(corel* cdr, double x, double y, double w, double h);

4. IVGShapePtr MakeRectangle(corel* cdr, IVGShapePtr s, double w, double h);

复制代码

MakeEllipse 画圆函数，可以使用 1.创建一个指定位置和半径的椭圆  或者 2.以现有形状为中心创建一个指定半径的椭圆
MakeRectangle  画矩形函数，可以使用 1.创建一个指定位置和尺寸的矩形 或者 2. 以现有形状为中心创建一个指定尺寸的矩形

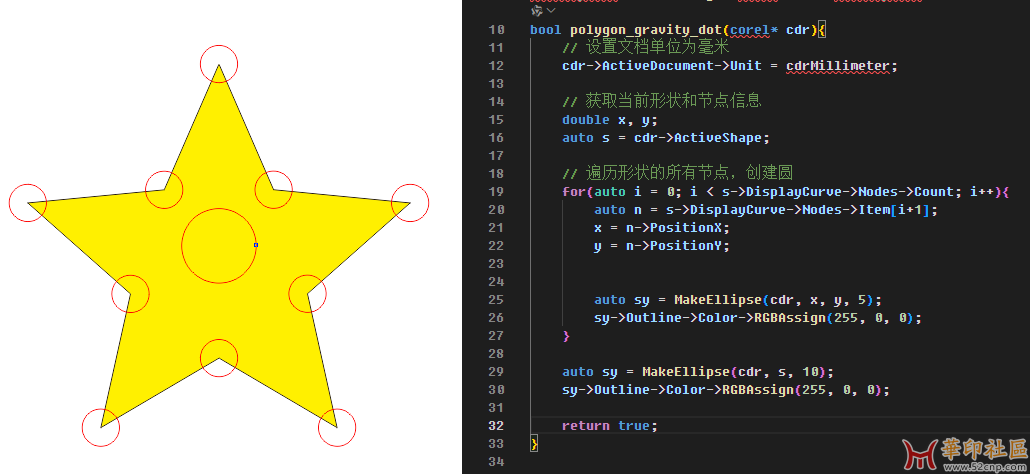

如图， 使用同一个函数名，使用不同的参数画圆

auto sy = MakeEllipse(cdr, x, y, 5);
auto sy = MakeEllipse(cdr, s, 10);



使用 C/C++ 写代码，你可以借助强大的 AI GPT，可以写很多很好的代码。你可以让他解释代码，慢慢摸索...
