雅图CAD建立盒型库原理

piglet · 发表于 2024-8-17 09:29:40

雅图CAD自建盒型库参数化的最关键两个函数原理分解！
以及数据的导入方法，盒型的建立过程！
两种方法建立：
   1-每一步画图都用代码替代，然后系统会提示你新建代码变量！这种比较简单！也比较好上手！
比如画长度用L替代，这时系统会弹出你没有这个变量，你要新建一个吗?输入数值，确定，那这个L代码就成功录入系统了！
以此类推，W,H,T代码你自己命明，但最好把说明带上备注，不然后面你这代码是什么都不记得了！
缺点：每生成一个代码，都要新建一次！优点：对于不理解函数的人，比较友好，建立过程也比较简单，画图过程就是建立代码的过程！
   2-在盒型制作库中，把代码提前录入！然后把代码录入数值方便画图！代码录入成功后，就可以用代码直接画图了！

其实两种方法都是要按步骤画图，用代码替代数据来画图！

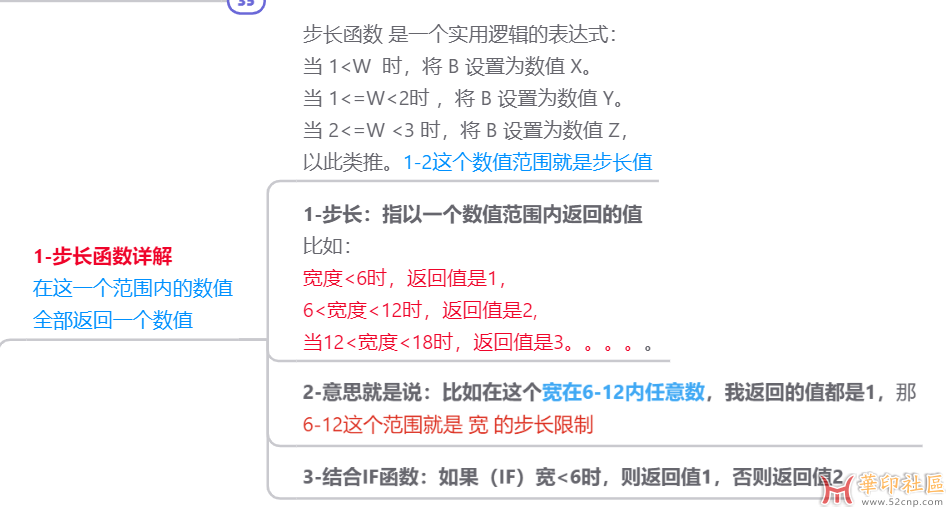

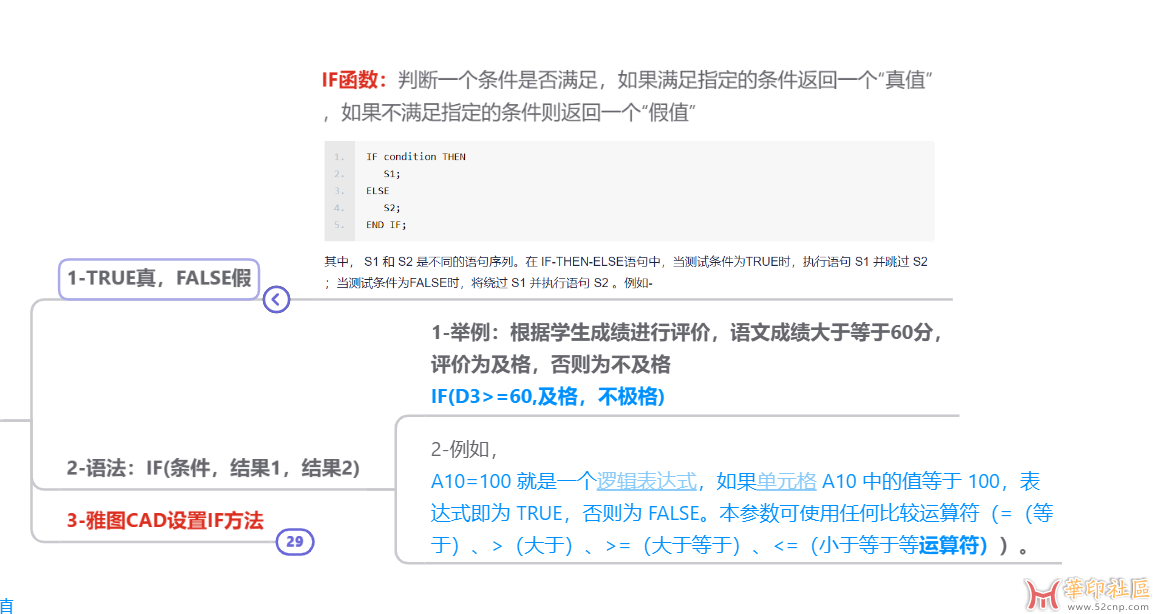

注意！注意，注意：重点还是函数的运用！IF（如果）函数，和步长函数，看官方软件说明书加百度，真是费劲才理解设置步骤！
      视频长达半小时，讲原理，还有软件设置的关联，验证，请耐心看！可能看完也是云里雾里的！
因为函数逻辑比较强，看得一脸懵也是正常的！
这还是最简单设置0201的方法，那种设置槽口，插口，斜线，等等的才是复杂！
如果是一步步画建立的容易有BUG，最好是每一步都能用函数或关系式解决！
      想简单生成个图形没变化的，可以用方法（1）！意思就是说这个图库我就生成一种固定的盒子，就输入长宽高就行了，不能更改数据的！
这种是最简单的！
