零基础学 CorelDRAW CPG 插件开发教程-Part02 C++ 编程傻瓜入门

landboy · 发表于 2024-8-7 11:15:23

请朋友们先不要在帖子回复，我会在本帖子更新详细文档和方法。

零基础学 CorelDRAW CPG 插件开发教程-Part01 MSVC2022 编译环境
https://www.52cnp.com/thread-21975-1-1.html

有兴趣学习的网友，可以先点赞文章 Part01 MSVC2022 编译环境

零基础学 CorelDRAW CPG 插件开发教程-Part02 C++ 编程傻瓜入门{tag}(1)

零基础学 CorelDRAW CPG 插件开发教程-Part02 C++ 编程傻瓜入门{tag}(2)

CorelDRAW-CPG C 编程傻瓜入门文档.zip (129.43 KB, 售价: 2 印币)

CorelDRAW-CPG C++ 编程傻瓜入门文档.xls 文档最初版，以后会更新

零基础学 CorelDRAW CPG 插件开发教程-Part02 C++ 编程傻瓜入门{tag}(3)

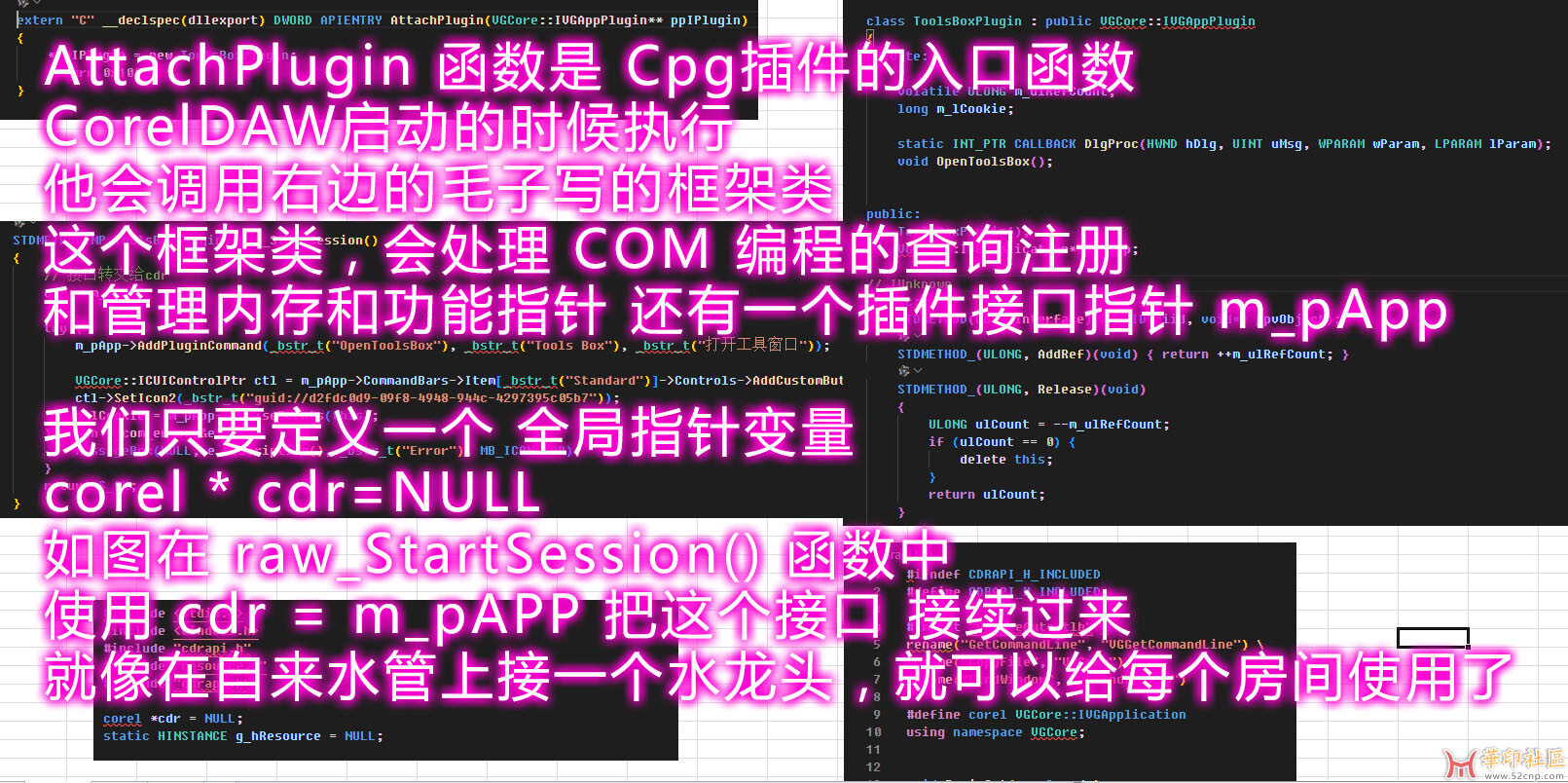

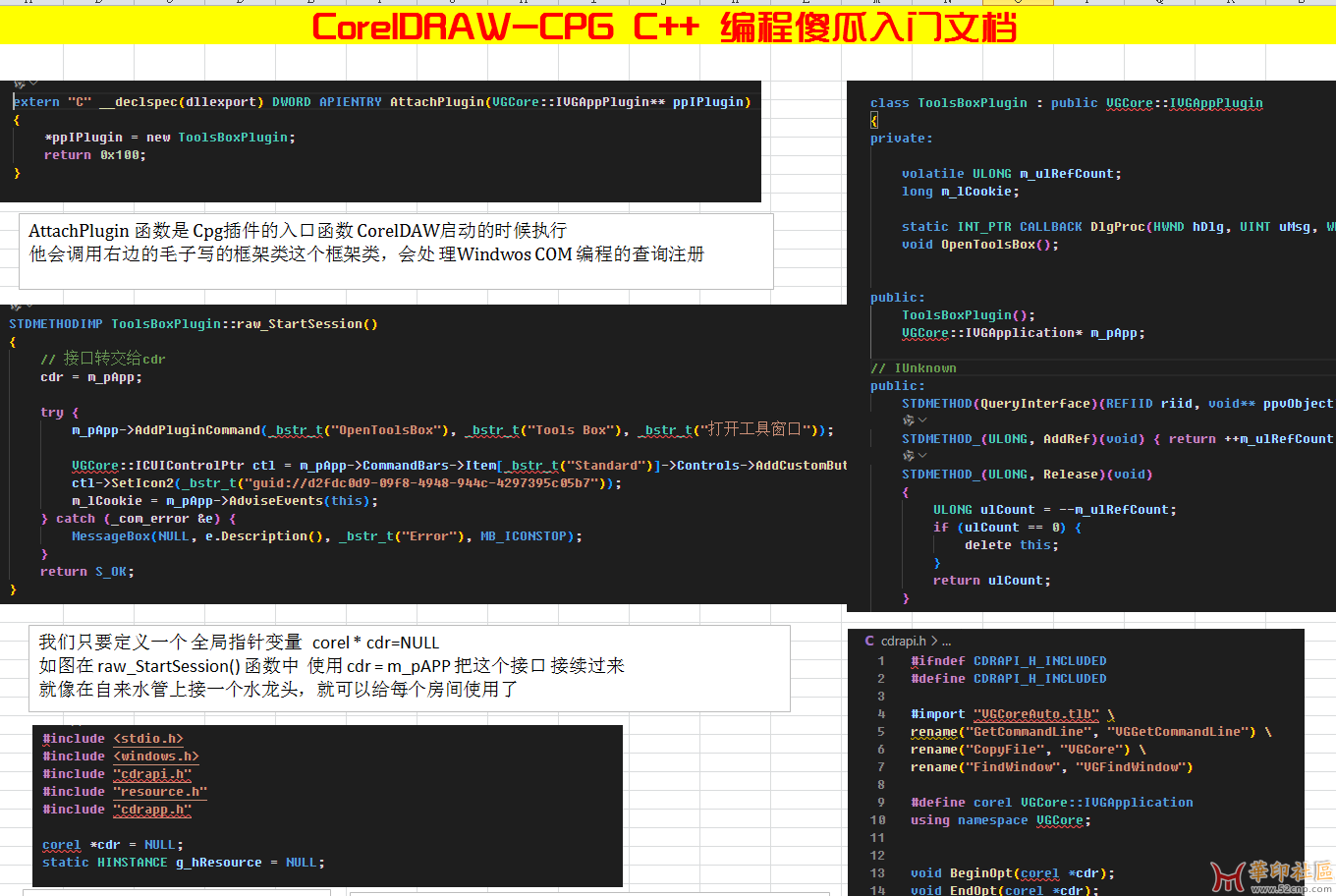

Cpg 代码框架类简单介绍
AttachPlugin 函数是 Cpg插件的入口函数 CorelDAW启动的时候执行
他会调用右边的毛子写的框架类这个框架类，会处理Windwos COM 编程的查询注册
和管理内存和功能指还有一个插件接口指针 m_pApp

我们只要定义一个全局指针变量 corel * CDR=NULL
如图在 raw_StartSession() 函数中  使用 cdr = m_pAPP 把这个接口接续过来
就像在自来水管上接一个水龙头，就可以给每个房间使用了

源码: cdrapi.h
#define corel VGCore::IVGApplication
using namespace VGCore;

corel 这个只是宏定义，我们只是偷懒少输入代码，实际他表示的代码是  VGCore::IVGApplication
VGCore::  也是使用 using 名字空间，达到简洁代码的目的

零基础学 CorelDRAW CPG 插件开发教程-Part02 C++ 编程傻瓜入门{tag}(4)

零基础学 CorelDRAW CPG 插件开发教程-Part02 C++ 编程傻瓜入门{tag}(4)

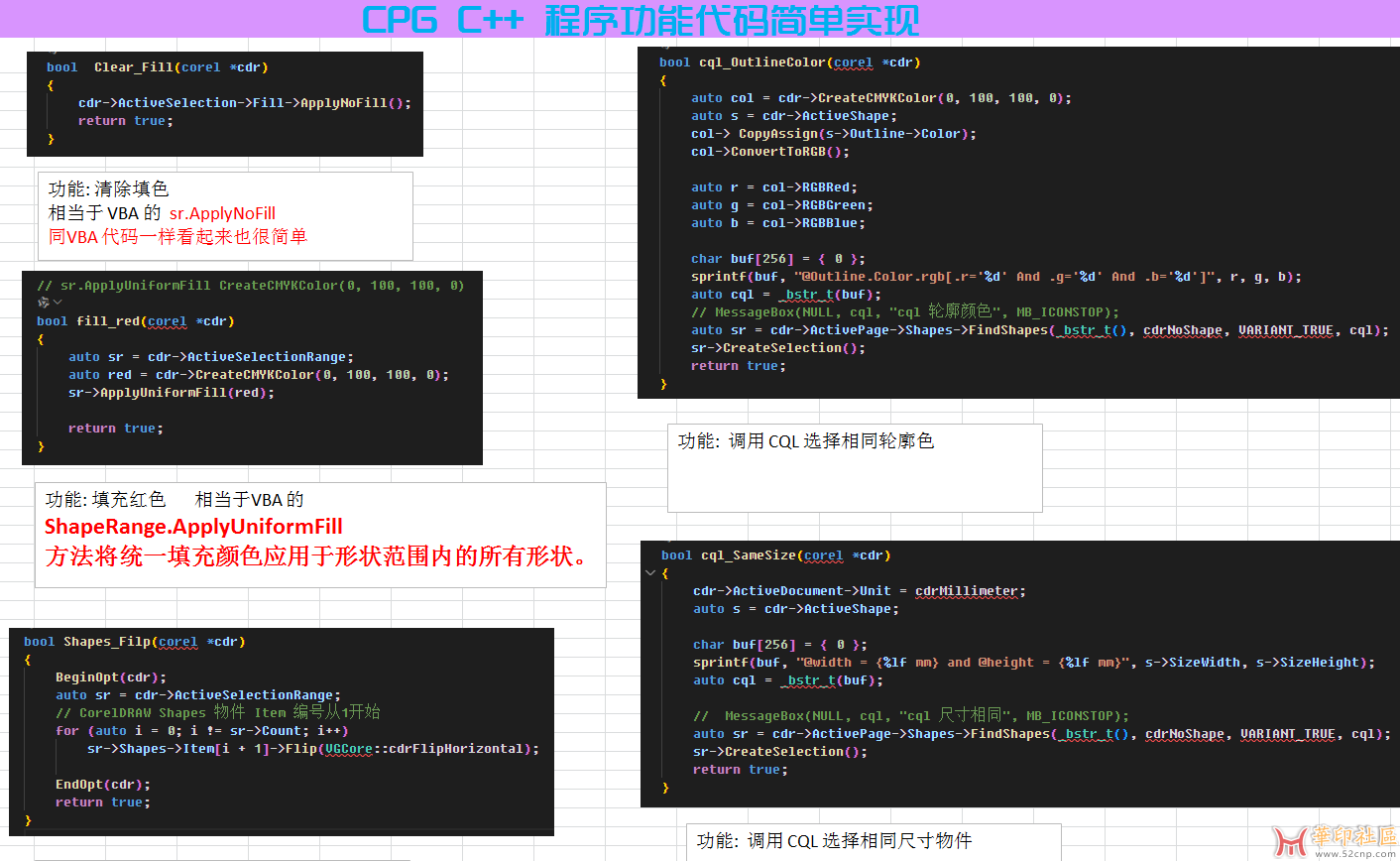

CPG C++ 程序功能代码简单实现

功能: 清除填色
相当于 VBA 的  sr.ApplyNoFill
同VBA 代码一样看起来也很简单

功能: 填充红色    相当于VBA 的  ShapeRange.ApplyUniformFill
方法将统一填充颜色应用于形状范围内的所有形状。

介绍如图
功能: 批量镜像
功能:  调用 CQL 选择相同轮廓色
功能:  调用 CQL 选择相同尺寸物件

landboy · 发表于 2024-8-7 20:37:09

零基础学 CorelDRAW CPG 插件开发教程-Part02 C++ 编程傻瓜入门{tag}(5)

CorelDRAW-CPG插件开发教程-Part02_Cpp_编程傻瓜入门_第一CPG插件源码和文档.zip (398.7 KB, 售价: 2 印币)
CorelDRAW-CPG插件开发教程-Part02_Cpp_编程傻瓜入门_第一CPG插件源码和文档.7z

零基础学 CorelDRAW CPG 插件开发教程-Part02 C++ 编程傻瓜入门{tag}(6)

零基础学 CorelDRAW CPG 插件开发教程-Part02 C++ 编程傻瓜入门{tag}(6)

本教程-Part02 C++ 编程傻瓜入门第一个示例代码 01_lycpg64.zip

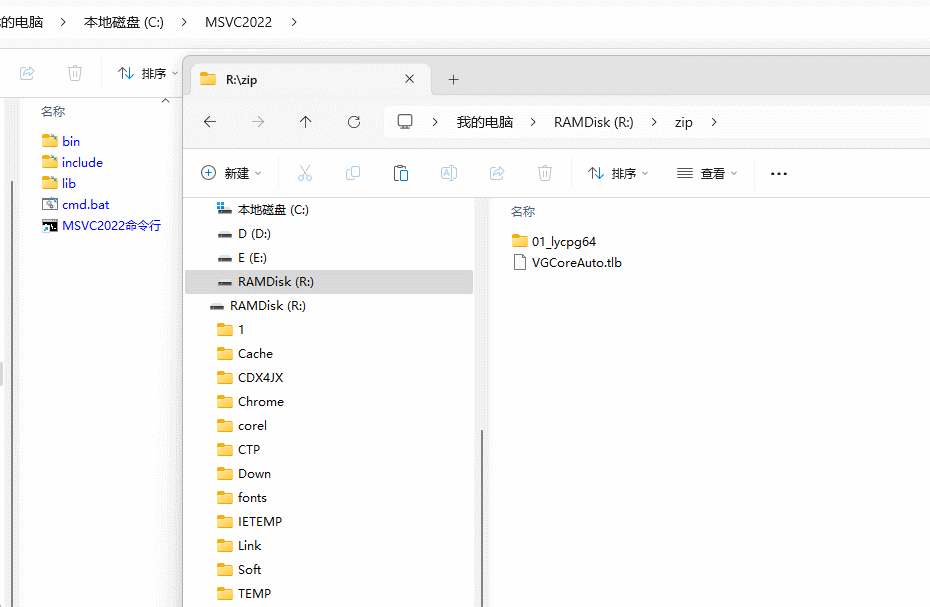

解压打开会看到2个文件 main.cpp 和 Makefile

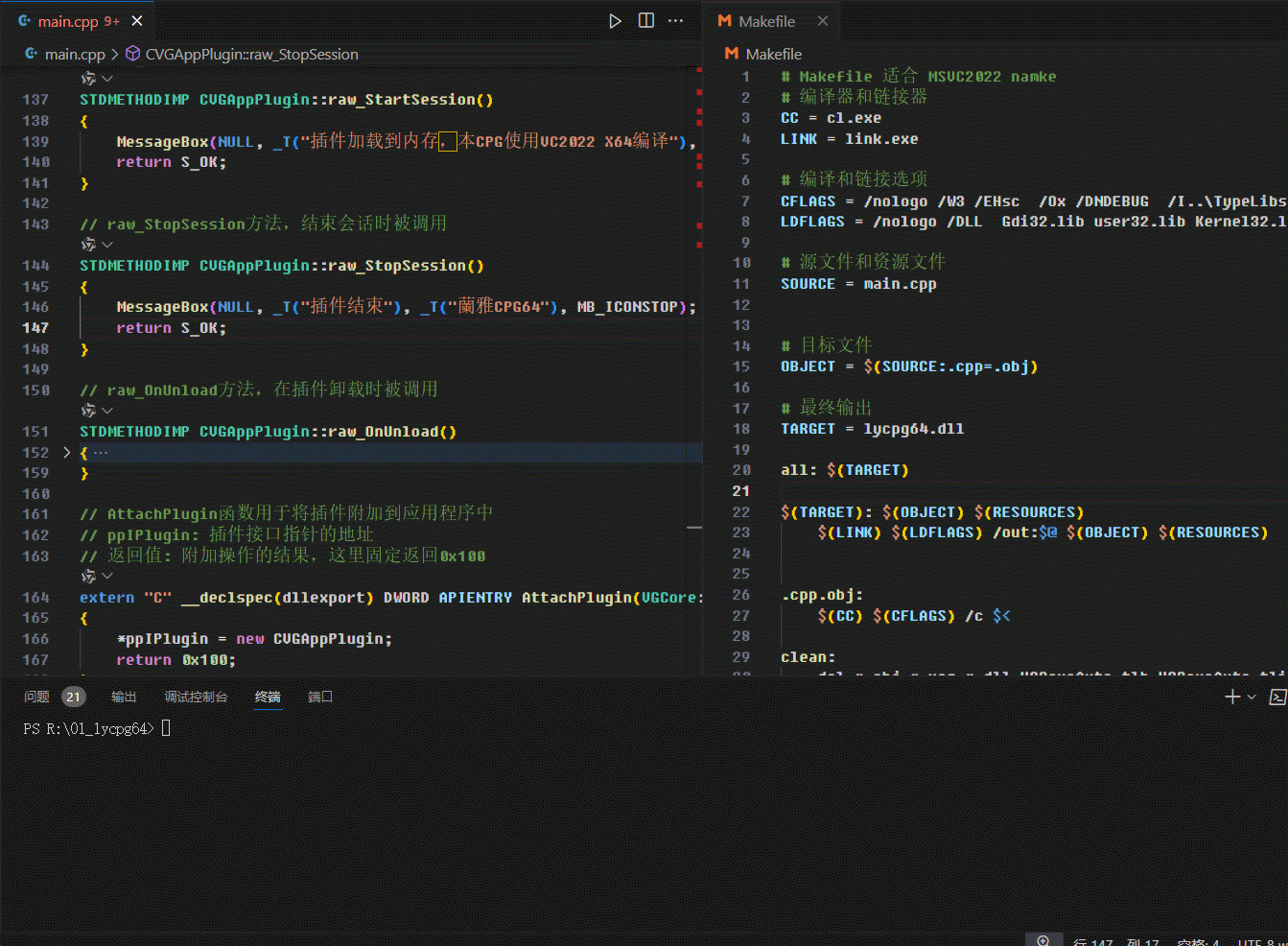

main.cpp 这个文件就是插件的源码，可以看到有个 AttachPlugin 函数，是文章上面介绍过了，是入口函数
Makefile 是为您准备的编译脚本文件，你只要输入 nmake 就能编译这个 CPG 插件了

你还需要 VGCoreAuto.tlb 这个文件，如果你安装了CorelDRAW 2020 会在类似目录找到
C:\Program Files\Corel\CorelDRAW Graphics Suite 2020\Programs64\TypeLibs

零基础学 CorelDRAW CPG 插件开发教程-Part02 C++ 编程傻瓜入门{tag}(7)

零基础学 CorelDRAW CPG 插件开发教程-Part02 C++ 编程傻瓜入门{tag}(7)

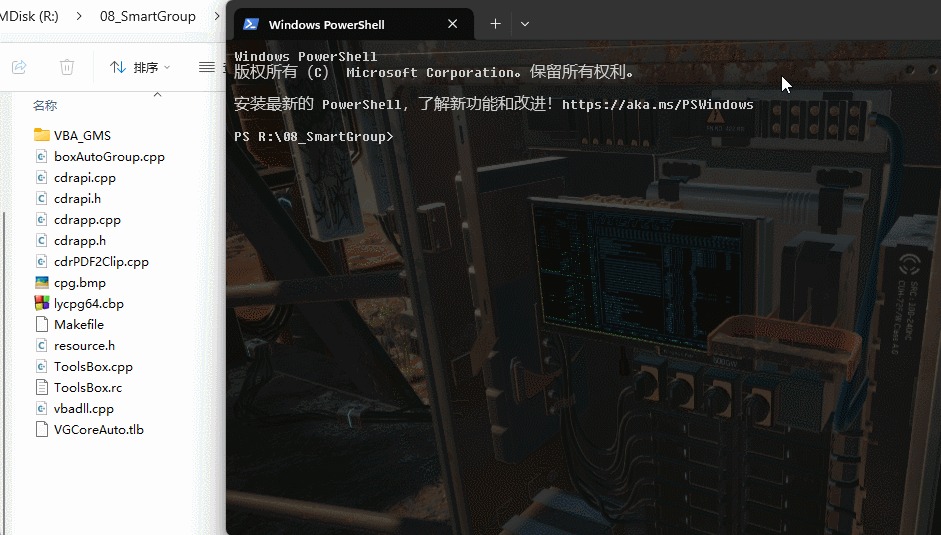

使用 Makefile 用来编译和安装 cpg，参考视频, 或者如文档或者论坛贴图动画
请搜索B站: 蘭雅 CorelDRAW CPG 插件: C++ cpg 插件编写代码和编译视频

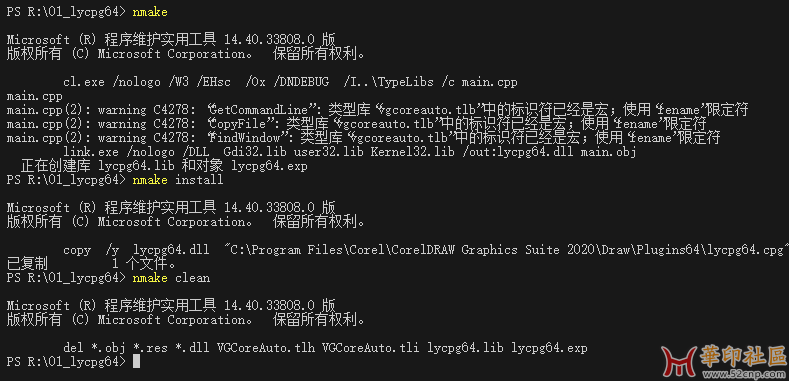

如图输入 nmake 命令就会调用 cl 和 link 命令把 mian.cpp 编译成插件
输入命令 nmake install 会把cpg文件复制到CDR2020的插件目录
输入命令 nmake clean 会把编译时候生成的临时文件删除

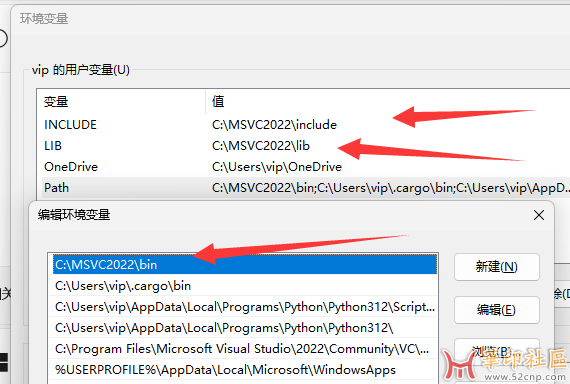

如果你还没配置好编译器，请看本教程 Part01部分，编译环境的配置
https://www.52cnp.com/thread-21975-1-1.html
