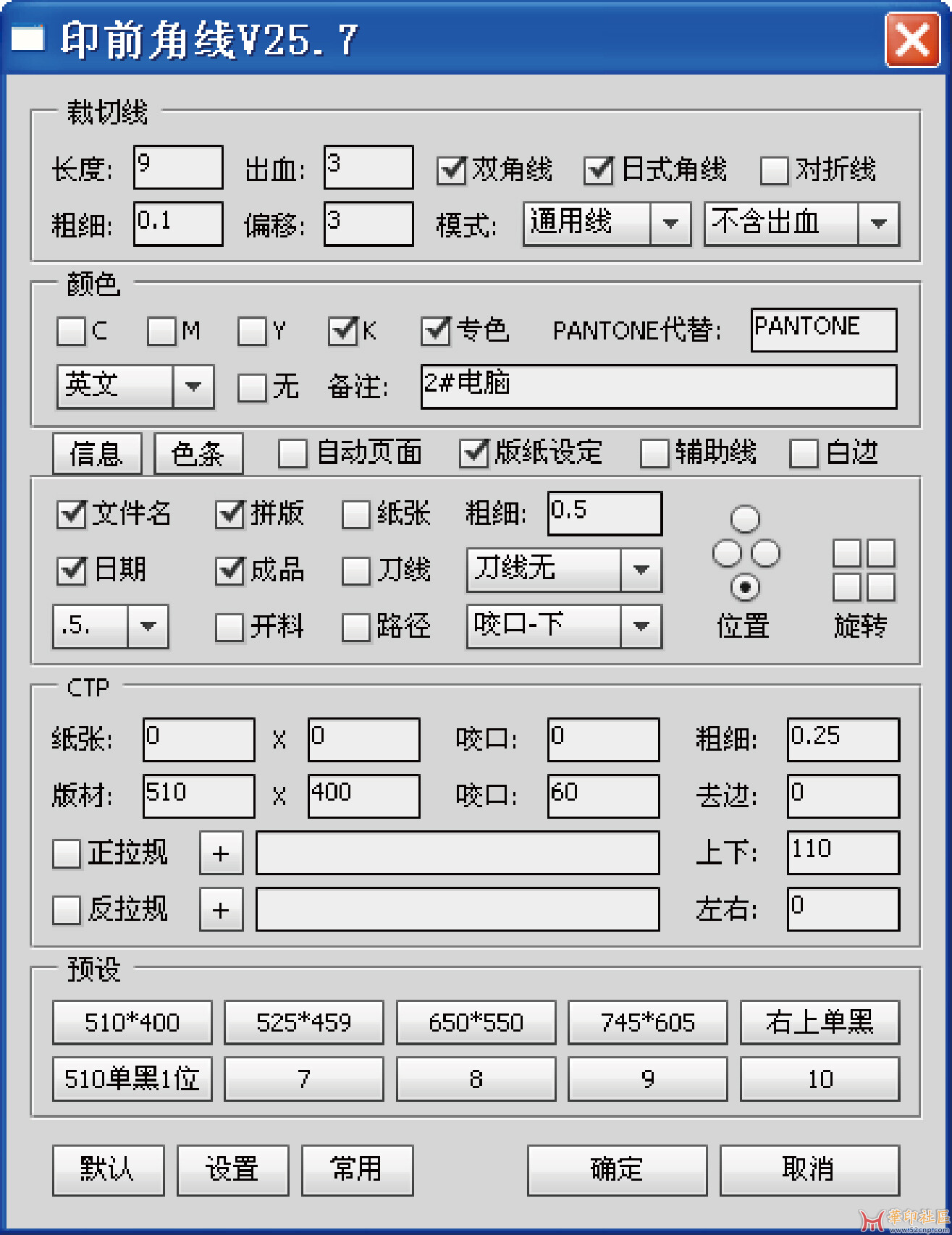

★原创★【印前角线V25.7】+【印前角线Z8.7】+【印前角线X7....

tiantian

幸福味道 发表于 2024-4-27 18:58
这开纸尺寸 顺序在哪改   正常都是从短边到大边

这个就是以前的角线尺寸增加了开纸功能，左右宽度 x 上下高度，同成品尺寸和拼版尺寸一样的顺序。角线开始使用至今已经有很长时间了，老用户已经习惯了，目前没有办法修改尺寸顺序。
拼版尺寸四边增加尺寸就是开纸尺寸。
拼版尺寸200x100mm，开纸尺寸等于 （12+200+12） x （12+100+12），这个12就是等于角线长度9加出血3，这个12也可以改的。

tiantian

这个色条有点难搞，我也不懂代码全是自己想出来，做到一半，这几天再研究一下。



补充内容 (2024-4-28 14:51):
【百分比色条】可以生成循环，左右两侧旋转180度，这个已经全部做好了。
【颜色信息色条】估计要研究几天了。

meizun

大师，有没有按纸张定位画板然后设定咬口的脚本呢，目前能找到的就是按机台来定画板设定咬口的

tiantian

meizun 发表于 2024-4-28 17:02
大师，有没有按纸张定位画板然后设定咬口的脚本呢，目前能找到的就是按机台来定画板设定咬口的 ...

你这个是什么原理我不会，所以就不研究了。
印前角线是按照选中物件可以自动旋转咬口。里面有版纸设定功能，这个我每天都用版纸设定功能出CTP。

tiantian

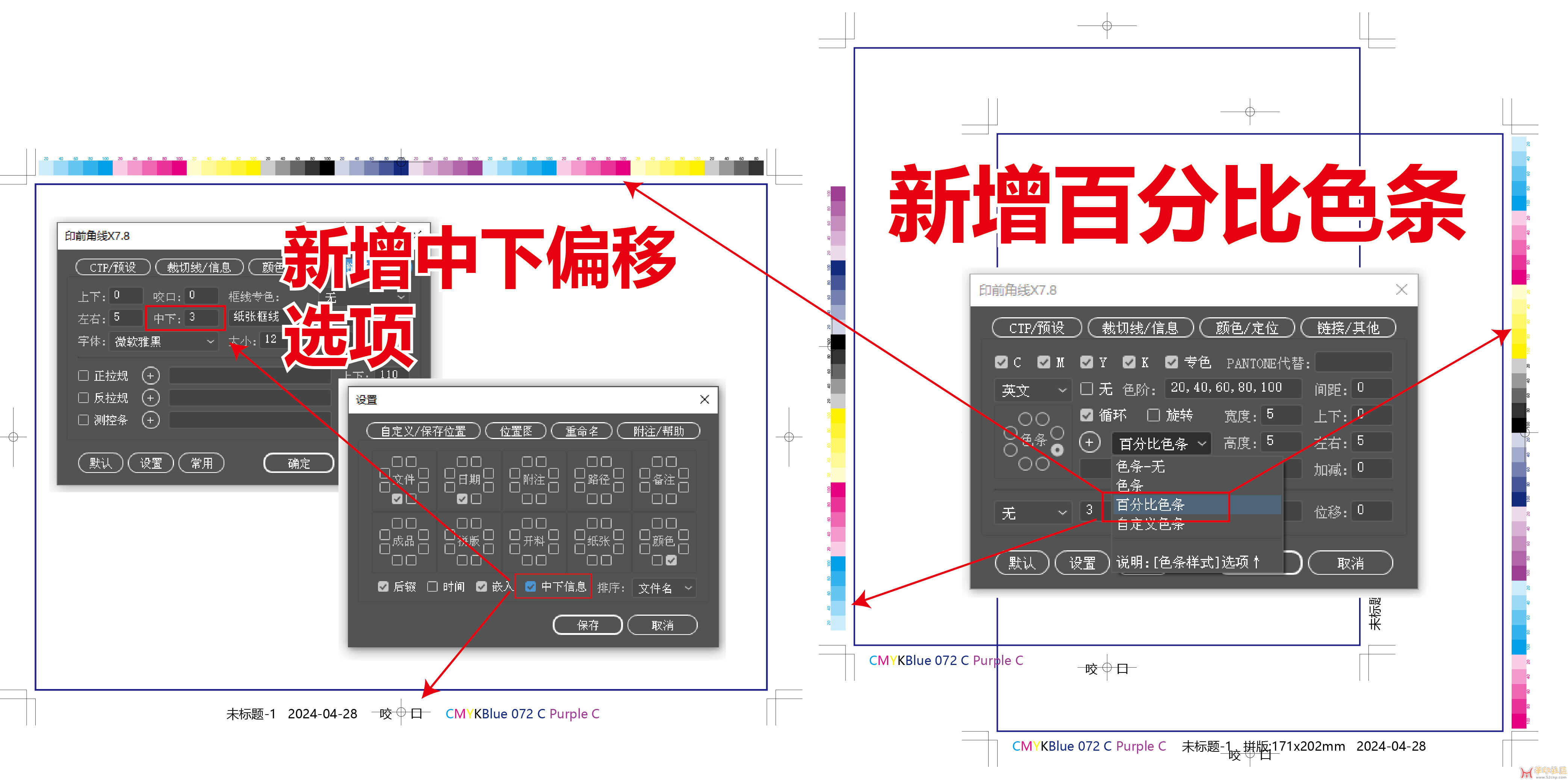

【印前角线V25.8】+【印前角线Z8.8】+【印前角线X7.8】+【印前角线S3.8】更新日志
1 新增【百分比色条】，可以生成【循环色条】或【单组色条】，左右两侧【百分比色条】可以旋转180度排列。
2 其他版块新增【中下偏移】选项，可以调节【左中下】和【右中下】颜色信息和文字信息位置。
3 【X7.8】与【X7.7】比较，减少代码226行。

【上下偏移】
以左上角示例：其他版块〖上下〗调节八个方位〖文字信息〗和〖颜色信息〗，向页面中心方向偏移。
【左右偏移】
以左上角示例：其他版块〖左右〗调节十个方位〖文字信息〗和〖颜色信息〗，向四周角线方向偏移。
【中下偏移】
其他版块〖中下〗选项，调节中下二个方位〖文字信息〗和〖颜色信息〗，向页面中心方向偏移，其他版块〖左右〗调节中下二个方位信息左右偏移。
【百分色条】
生成8个方位百分比色条，〖循环〗百分比色条循环铺满，〖旋转〗左右两侧4个方位百分比色条旋转180度排列。〖加减〗设置循环〖百分比色条〗，两边增加或者减少1个方格。

meizun

tiantian 发表于 2024-4-28 19:01
你这个是什么原理我不会，所以就不研究了。
印前角线是按照选中物件可以自动旋转咬口。里面有版纸设定功 ...

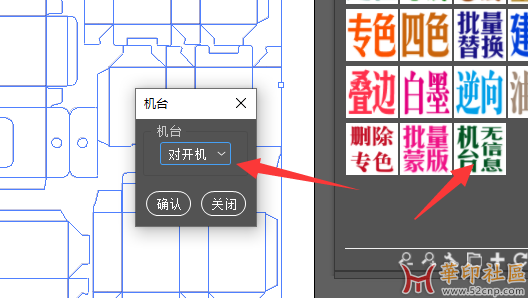

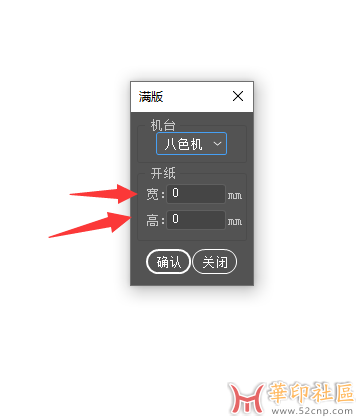

也可以说是按刀模线来定位，然后输入纸张尺寸的，类似下面这种

tiantian

meizun 发表于 2024-4-29 13:35
也可以说是按刀模线来定位，然后输入纸张尺寸的，类似下面这种

这个就是印前角线的CTP版材尺寸的版纸设定功能。
将版材尺寸和咬口数据预设一次就可以了，我每天要拼几十付CTP，有时候每天拼100多付从来没时间检查咬口对不对。

meizun

tiantian 发表于 2024-4-29 13:43
这个就是印前角线的CTP版材尺寸的版纸设定功能。
将版材尺寸和咬口数据预设一次就可以了，我每天要拼几十 ...

这个也可以，感谢大师

开达一霎那

这个角线插件正需要呢

tiantian

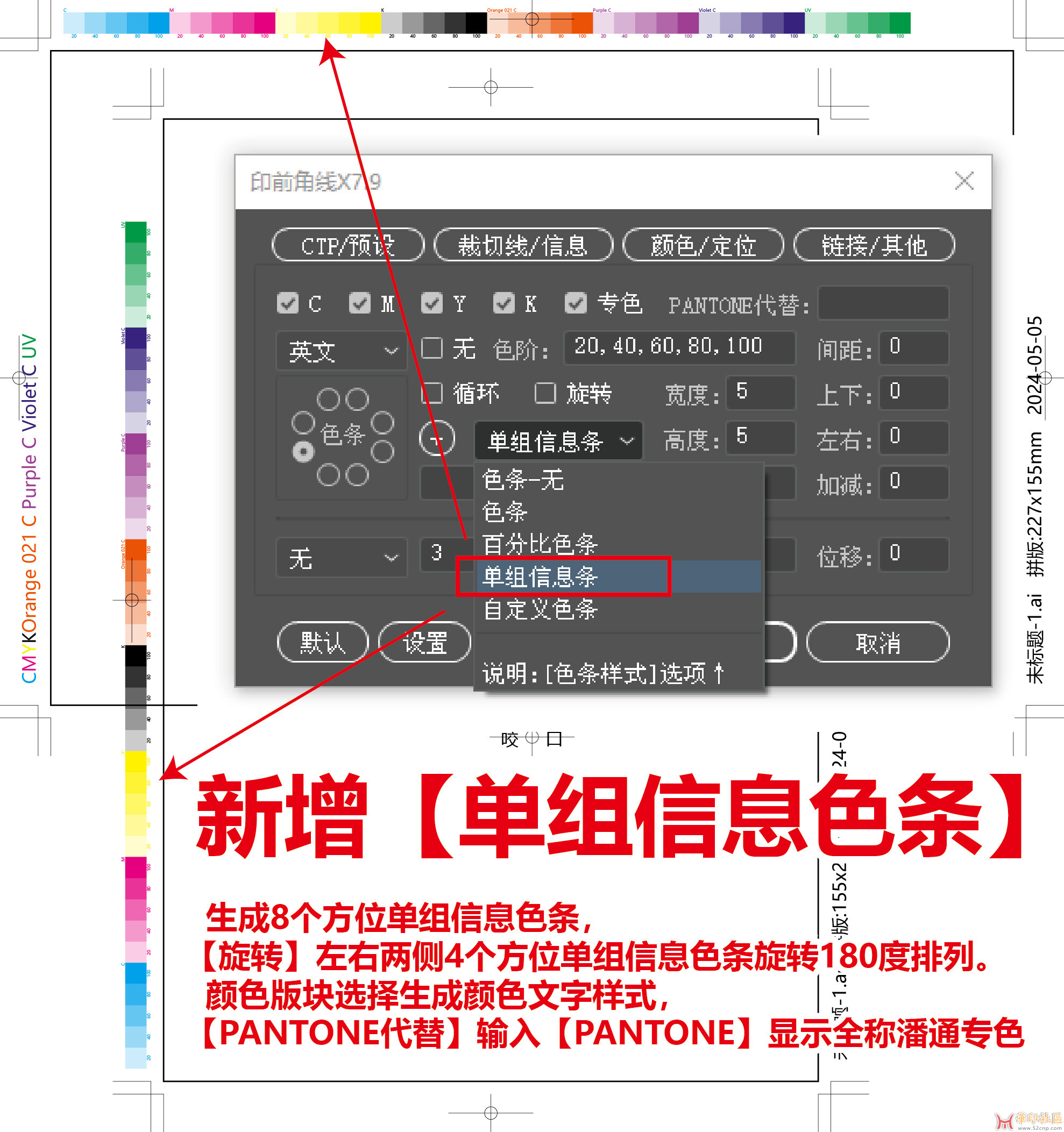

【印前角线V25.9】+【印前角线Z8.9】+【印前角线X7.9】+【印前角线S3.9】更新日志
新增【单组信息色条】。
生成8个方位单组信息色条，〖旋转〗左右两侧4个方位单组信息色条旋转180度排列。颜色版块选择生成颜色文字样式，〖PANTONE代替〗输入〖PANTONE〗显示全称潘通专色。
