★原创★【印前角线V25.7】+【印前角线Z8.7】+【印前角线X7....

tiantian

15815027690 发表于 2024-10-31 18:48
大佬加下QQ78414713，请教你下色条，拉规，标尺，测控条要怎么弄PDF，能教教我吗

补充内容 (2024-10-31 19 ...

【印前角线V26.9】+【印前角线Z9.8】+【印前角线X8.8】+【印前角线S5.3】+【印前角线D1.1】更新日志
1、右下角信息旋转180度，信息文字压住裁切线已修复。
2、新增【常用】预设按钮自定义。
3、新增底部【色条旋转】。
4、新增【取消选择】。
5、新增自定义【十字-两边】选项。
6、【颜色信息色条】【文字偏移】由原来6档增加到10档，增加4档负数选项。
7、【X8.8】与【X8.7】比较，代码优化性能提升，减少代码25行。

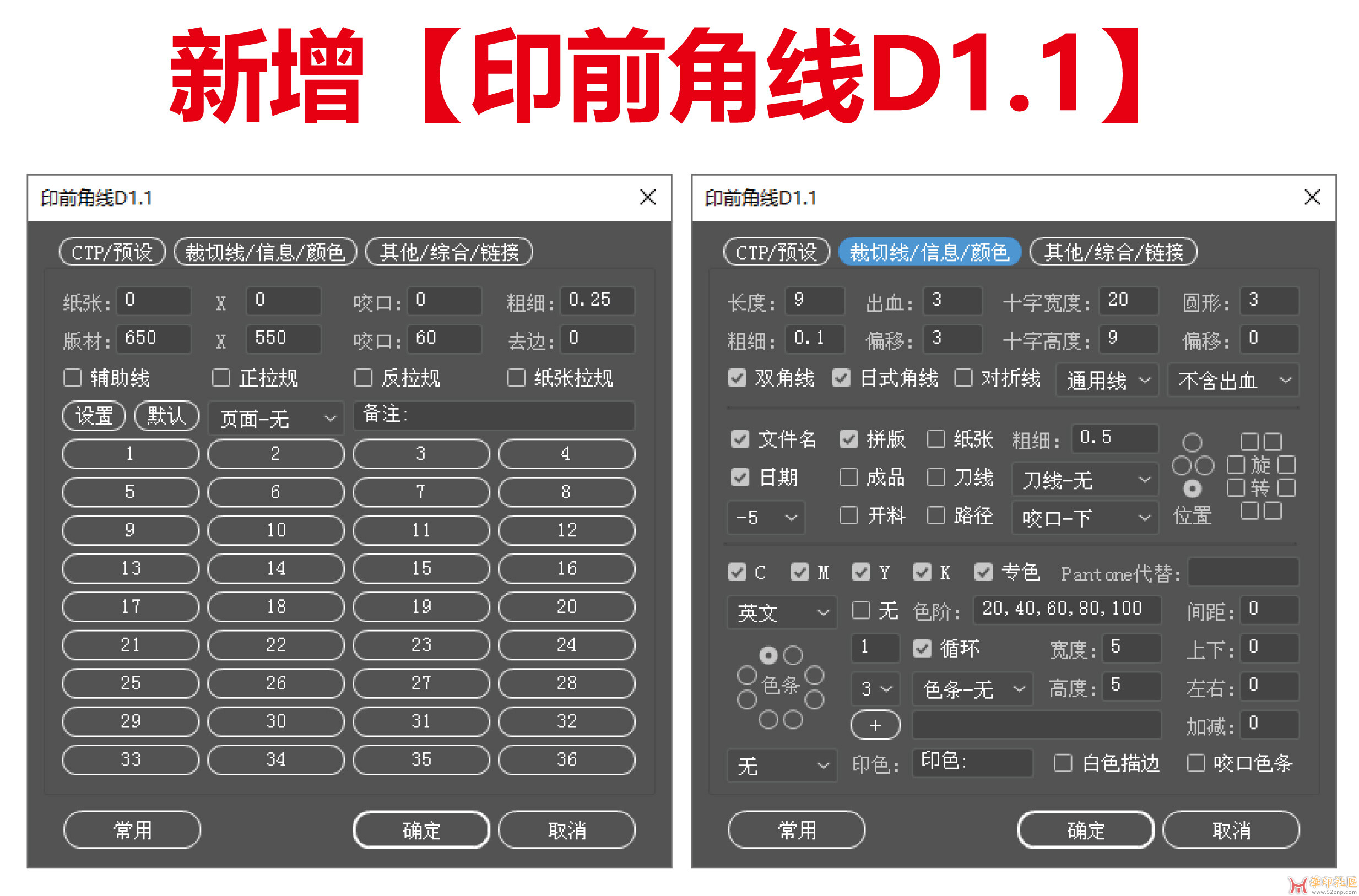

8、新增【印前角线D1.1】大按钮三十六组输出款。

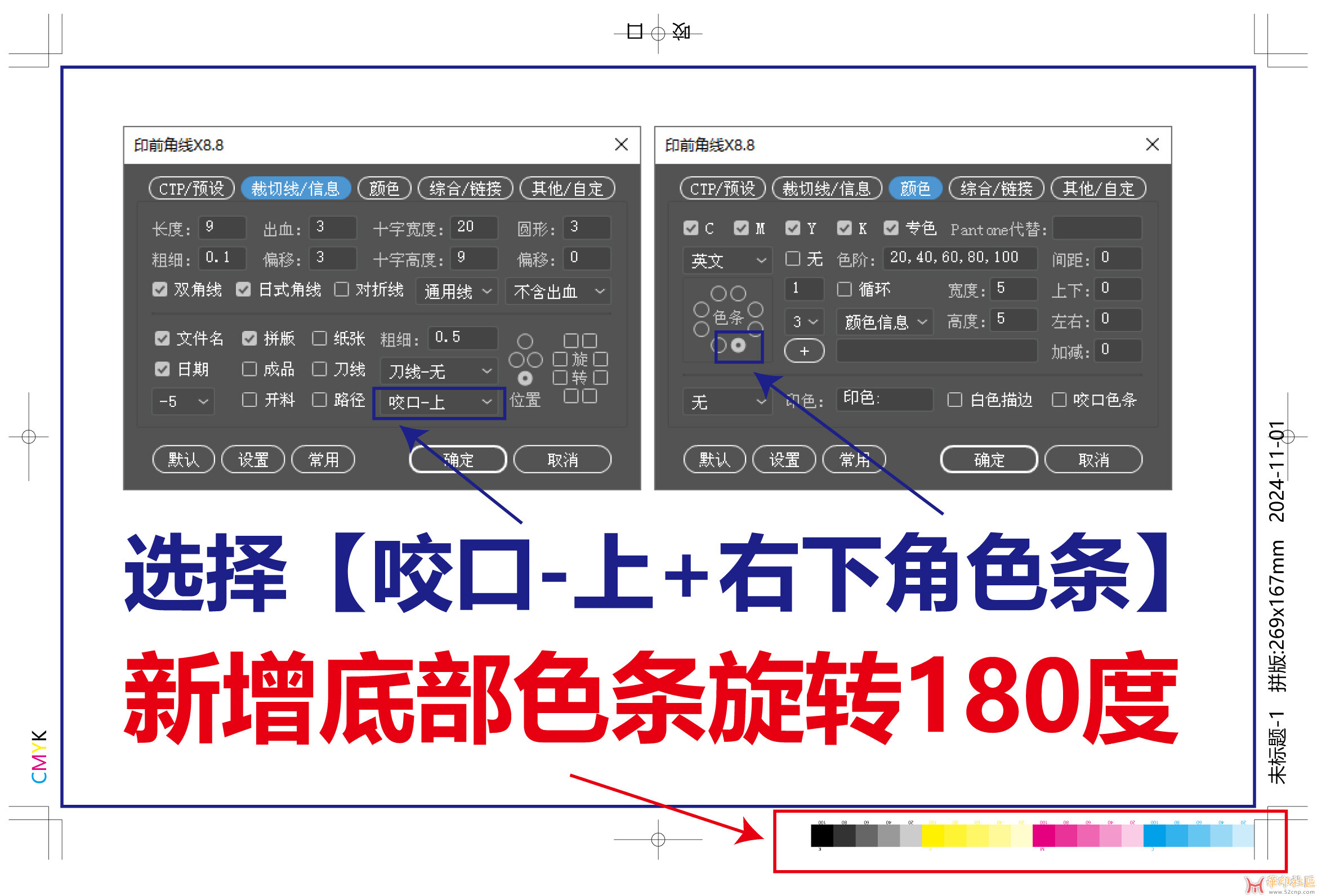

【色条旋转】
选择〖咬口-上+左下角色条〗或者选择〖咬口-上+右下角色条〗，页面底部〖色条〗〖百分比色条〗〖颜色信息色条〗〖自定义色条〗〖自定义加专色条〗旋转180度排列。
【取消选择】
勾选〖取消〗选项，生成角线后，取消光标处于选中物件状态。

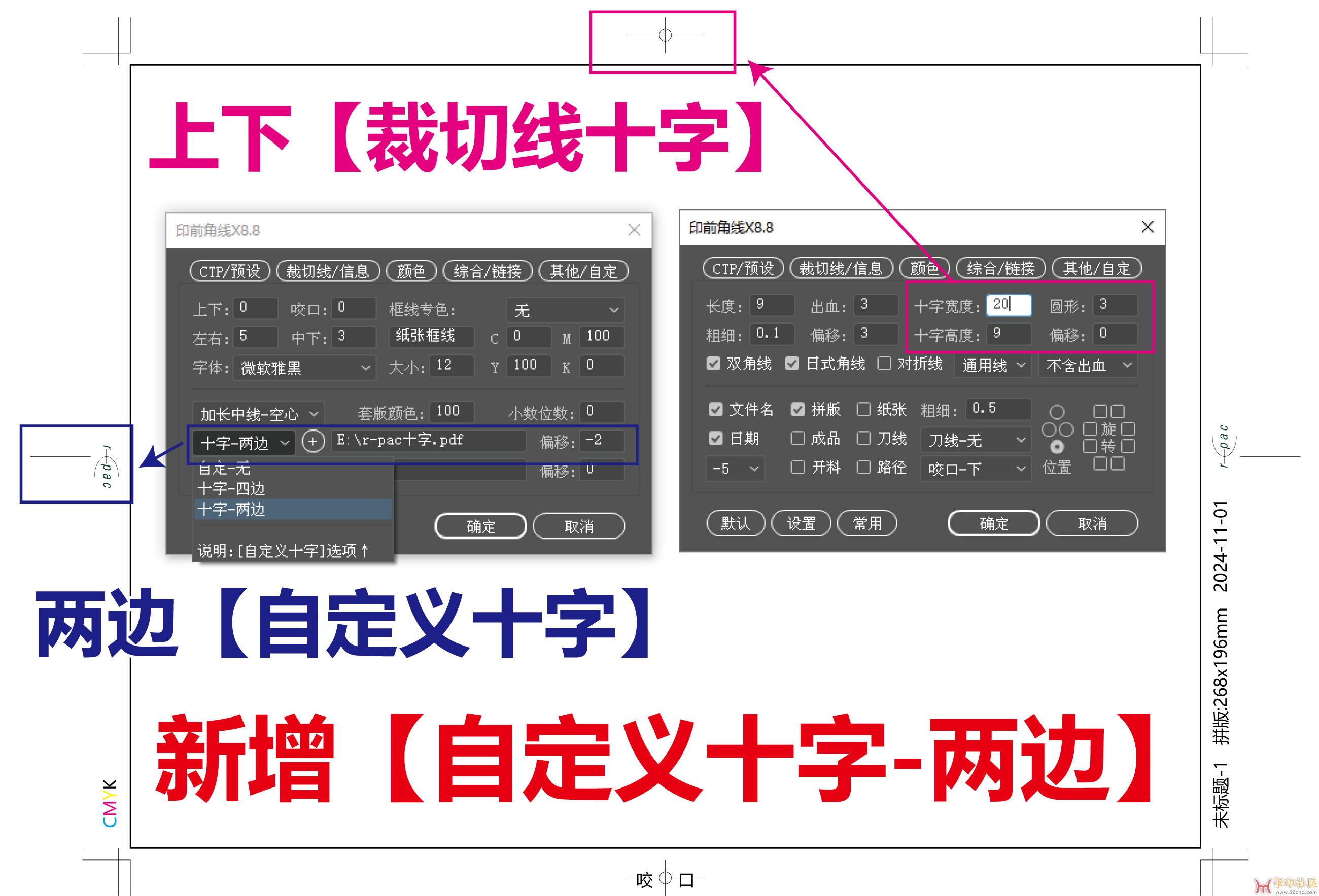

【十字-二边】
〖十字-二边〗生成2个方位自定义十字，以正上方为基准制作一个『十字线.pdf』，咬口二边2个〖自定义十字线〗链接文件旋转排列，梅花图设置二边〖自定义十字线〗〖上〗〖下〗〖左〗〖右〗四个方向。咬口上下生成〖裁切十字线〗。

示例：将【印前角线S5.2】数据迁移到【印前角线D1.1】
打开【此电脑】【文档】，找到【印前角线S5.2】数据文件，将“【印前角线S5.2】数据文件”改为“【印前角线D1.1】数据文件”，将【AutoMark】文件夹里面〖AutoMark_S5.2〗改为〖AutoMark_D1.1〗就可以了，新的脚本就可以读取老数据。

大师，你用【V26.9】这个版本试一下看看，你需要的功能添加进去了，将色阶放到色条版块，使用这个版本可能要方便一点。

tiantian

【印前角线V26.9】+【印前角线Z9.8】+【印前角线X8.8】+【印前角线S5.3】+【印前角线D1.1】第一次更新日志
勾选综合版块【取消】，十字线有时会出错，删除【取消选择】选项。

tiantian

【印前角线V26.9】+【印前角线Z9.8】+【印前角线X8.8】+【印前角线S5.3】+【印前角线D1.1】第二次更新日志

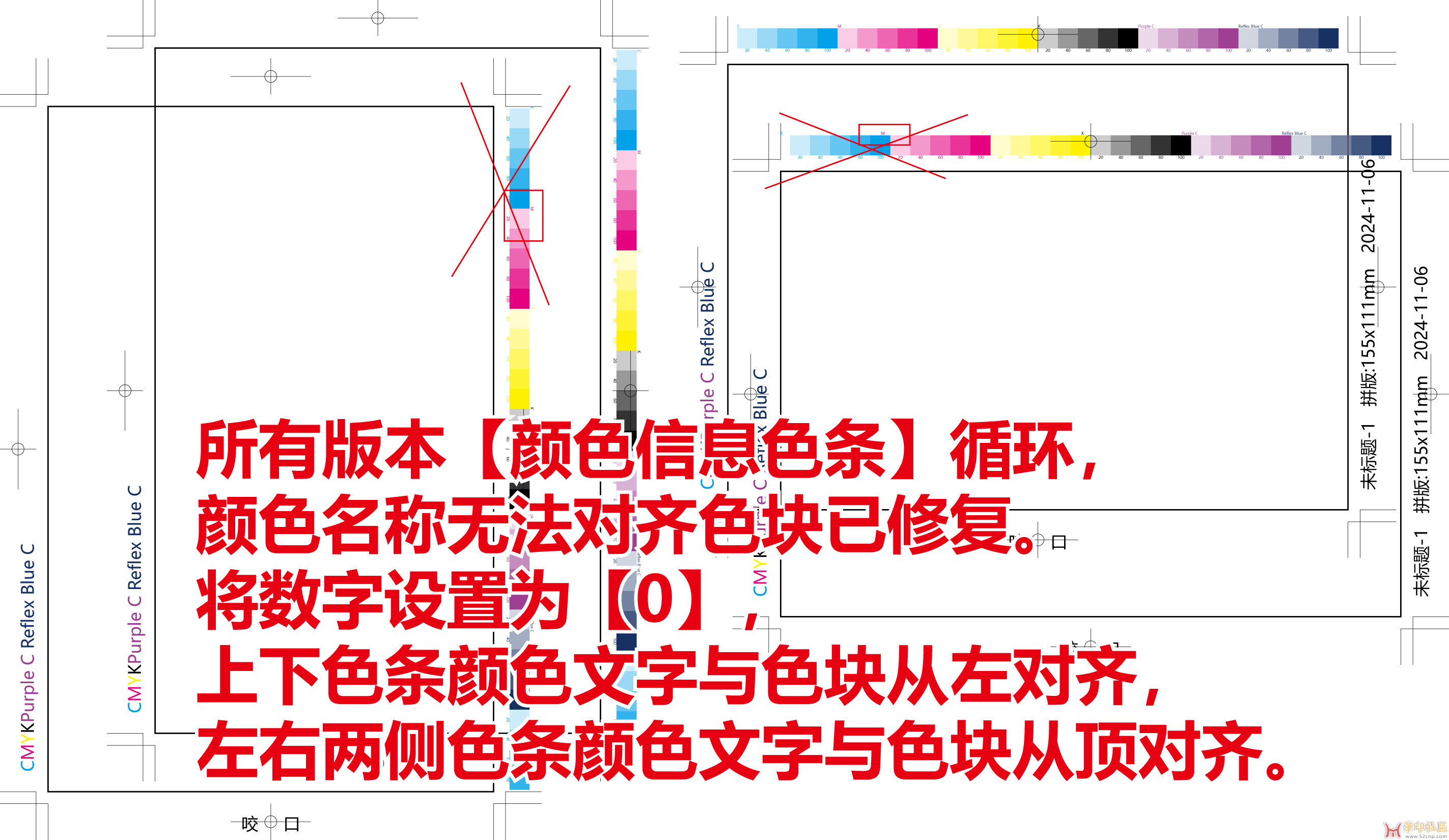

所有版本【颜色信息色条】循环，颜色名称无法对齐色块已修复。
将数字设置为【0】，上下色条颜色文字与色块从左对齐，左右两侧色条颜色文字与色块从顶对齐。
【颜色信息色条】【文字偏移】由10档返回到6档，如果以前设置为负数的，要重新调整数据，再保存一下。

文字对齐色块我想了好长时间，以前只能用文字偏移来调节，今天刚刚想到了方法，终于解决了。

tiantian

【印前角线V26.9】+【印前角线Z9.8】+【印前角线X8.8】+【印前角线S5.3】+【印前角线D1.1】第三次更新日志

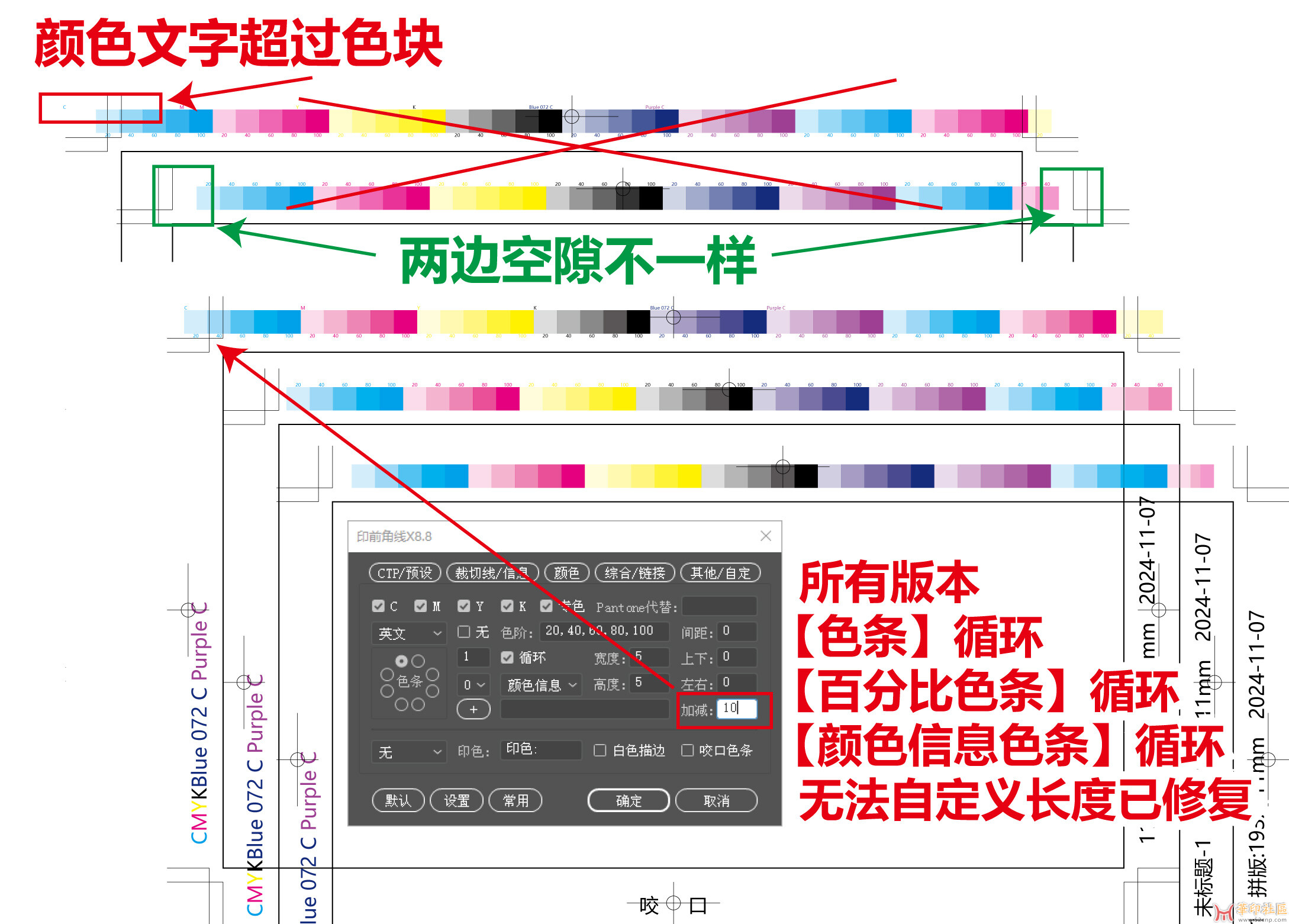

所有版本【色条】【百分比色条】【颜色信息色条】循环，无法自定义长度已修复。
由原来【加减】使用1个色块宽度调节色条长度，改为使用毫米调节色条长度。

【加减】
颜色版块〖加减〗选项，设置〖色条〗〖百分比色条〗〖颜色信息色条〗循环，〖自定义色条〗〖自定义加专色条〗循环，在原来基础上增加或减少长度，可以输入〖20〗毫米。

tiantian

【印前角线V26.9】+【印前角线Z9.8】+【印前角线X8.8】+【印前角线S5.3】+【印前角线D1.1】第四次更新日志
所有版本【颜色信息色条】循环，两侧和底部颜色信息文字超出色块修复。

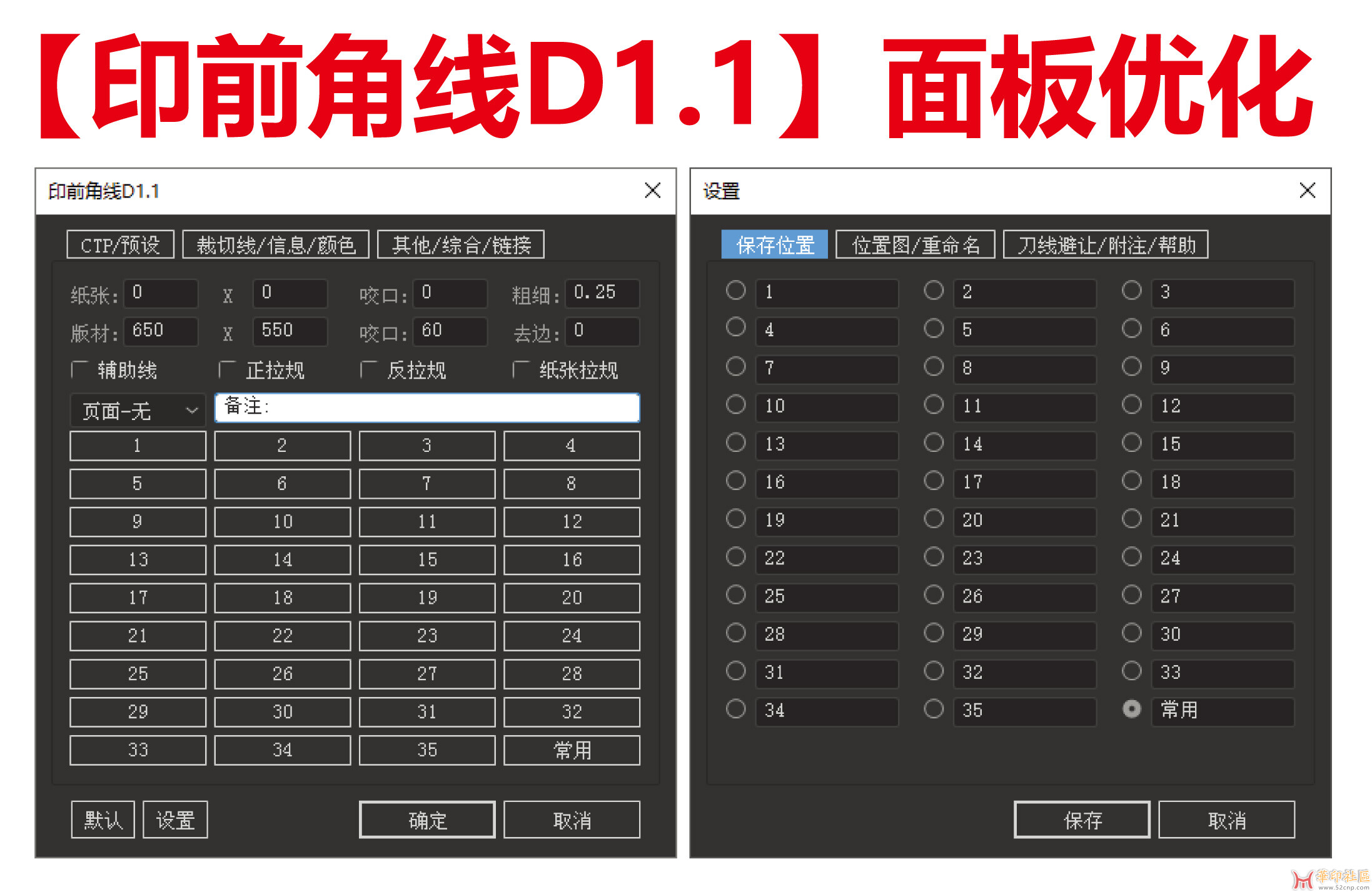

【印前角线D1.1】面板优化。

色条不勾选【循环】，可以用【左右】【上下】调节位置。
色条勾选【循环】，可以用【加减】调节色条长短，【上下】调节位置。

tiantian

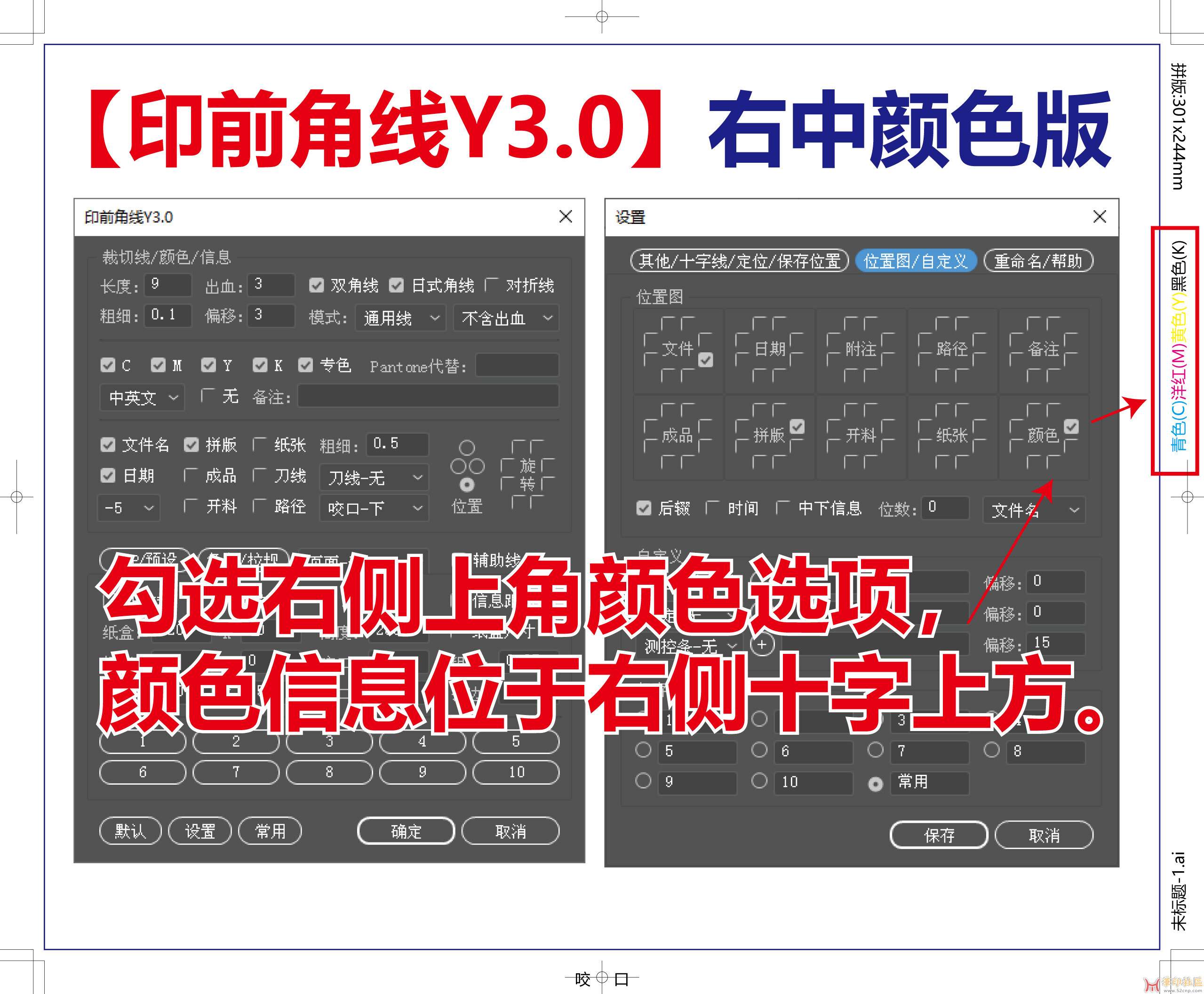

根据用户需要，新增【印前角线Y3.0】右中颜色版
【右中颜色】
勾选右侧上角颜色选项，颜色信息位于右侧十字上方。

tiantian

【印前角线V26.9】+【印前角线Z9.8】+【印前角线X8.8】+【印前角线S5.3】+【印前角线D1.1】第五次更新日志

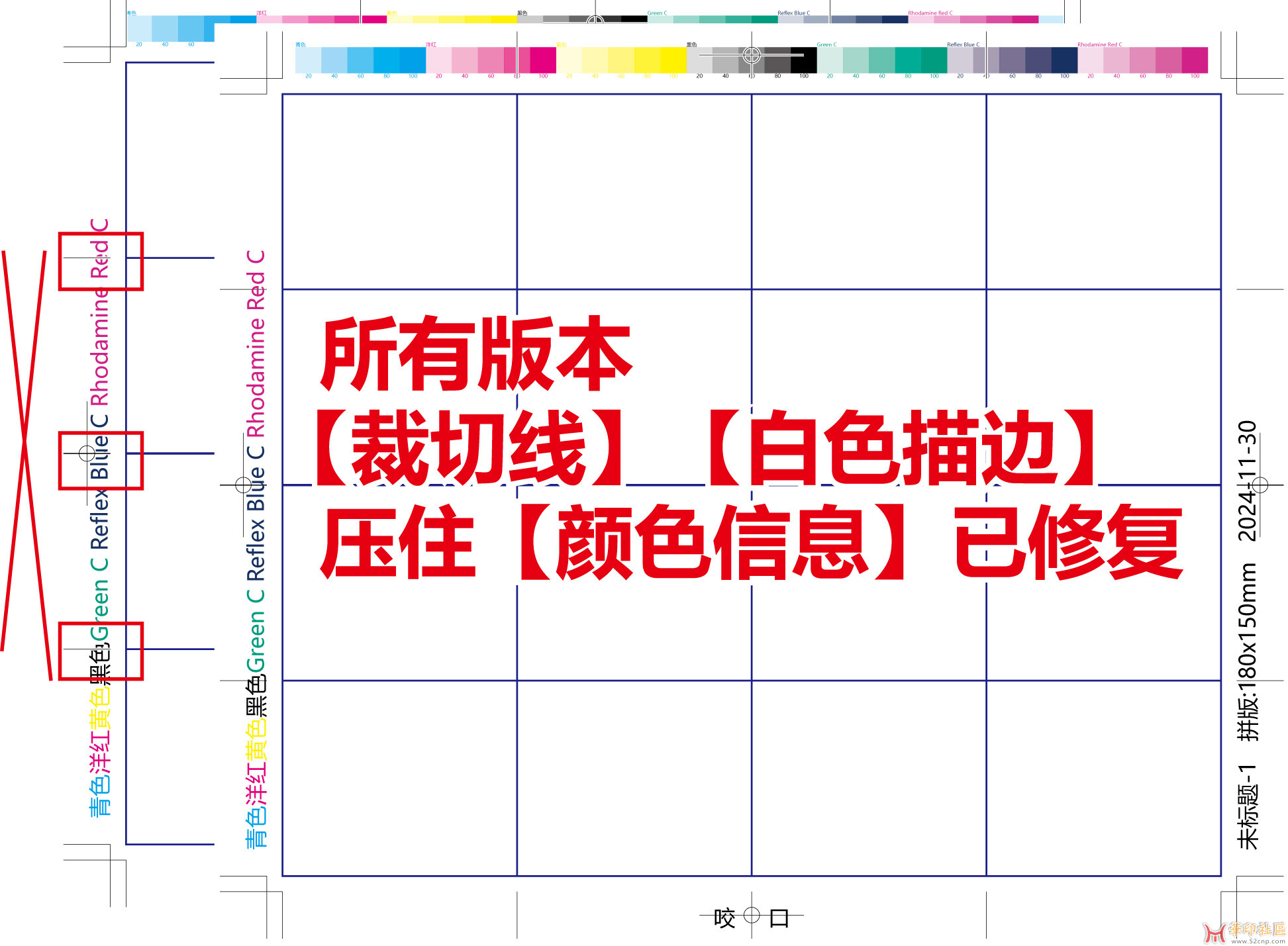

1 所有版本【裁切线】【白色描边】压住【颜色信息】已修复。
2 选择【全线无】，十字选择【T型中线-半圆】+【白色描边】，生成半园白色已修复。
3 选择【全线无】，十字选择【整体偏移-实心】，生成实心圆已修复。
4 选择【全线无】，十字选择【加长中线-实心】，生成实心圆已修复。
5 由原来一个群组改为四个群组，方便后期修改文档，【拉规+测控条+标尺】组，【角线+十字】组，【文字信息+颜色信息】组，【色条】组。

tiantian

YUAN风 发表于 2024-10-23 14:07
发现V26.6后面的版本会把文字拆为单字，有空格的地方就变成游离点了。

另外，想问一下颜色信息怎么设 ...

【印前角线V27.0】+【印前角线Z9.9】+【印前角线X8.9】+【印前角线S5.4】+【印前角线D1.2】更新日志
1 【框线转刀线】由原来刀线群组改为不群组。
2 将【Y3.0】颜色位于右侧十字上方加进来，方便后期同步更新升级。

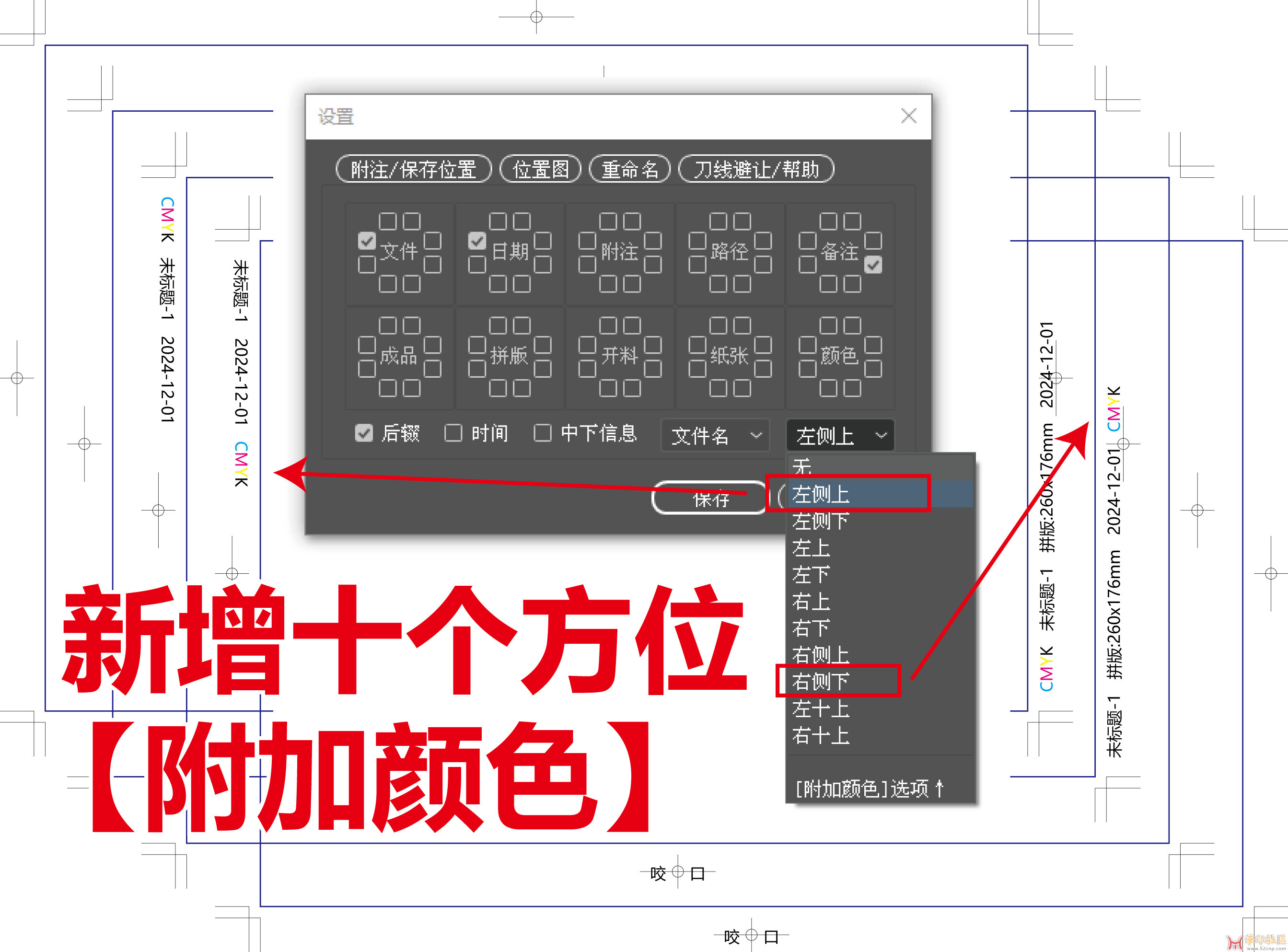

3 新增【附加颜色】选项。右上角和右下角二个方位排序：〖附加颜色〗在前，〖文字信息〗在后。其他六个方位排序：〖文字信息〗在前，〖附加颜色〗在后。
〖左十上〗位于左侧十字上方，〖右十上〗位于右侧十字上方。

现在附加颜色可以放在文字后面了。
【排序】
[1] (印色数量+颜色)+文件名+纸盒尺寸+成品+拼版+开料(角线)+纸张+(备注+印色数量)+路径+(附注+印色数量)+(印色数量+日期)+附加颜色。

大师，你想要的颜色放在文字后面，现在已经添加进去了。

liuchxy

tiantian 发表于 2024-12-1 22:30
【印前角线V27.0】+【印前角线Z9.9】+【印前角线X8.9】+【印前角线S5.4】+【印前角线D1.2】更新日志
1 【 ...

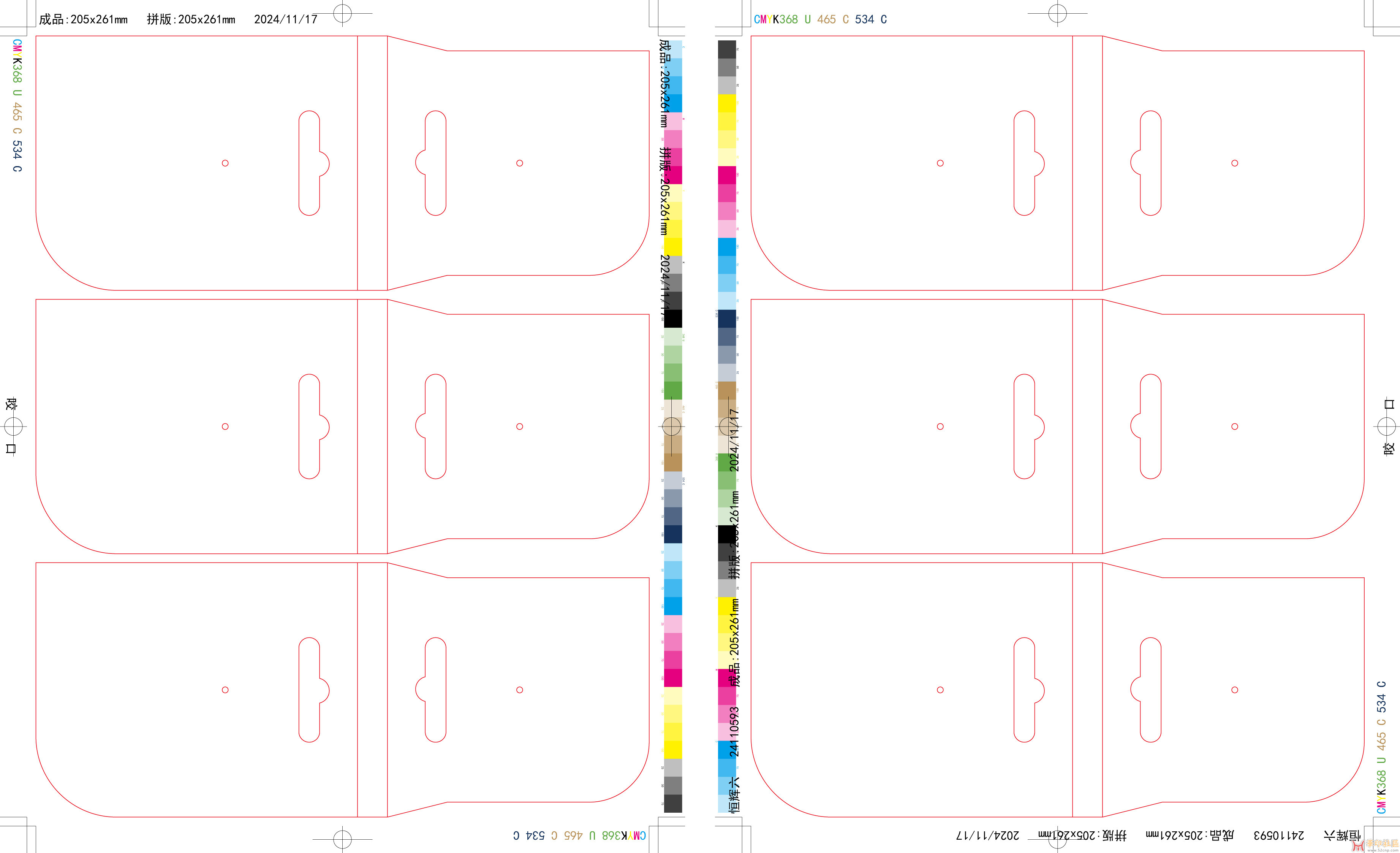

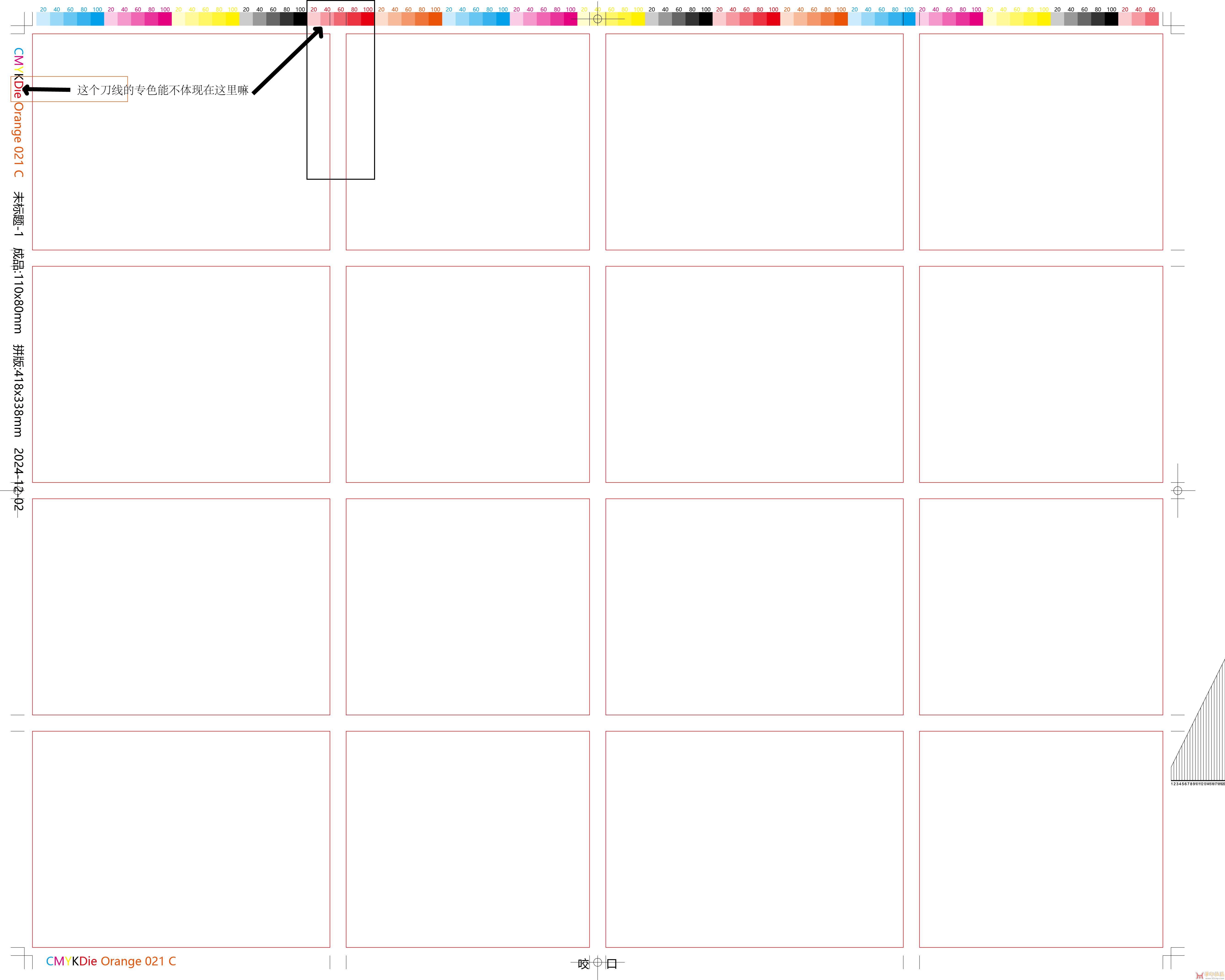

感谢天天大神的脚本，为我节省了大量的时间去作脚线，27.0的色条和颜色信息上如果选了刀线，那么刀线的专色也在色条和颜色上体出了，具体见图，能在选了刀线的情况下不体现在条条和颜色信息上嘛

tiantian

liuchxy 发表于 2024-12-2 10:21
感谢天天大神的脚本，为我节省了大量的时间去作脚线，27.0的色条和颜色信息上如果选了刀线，那么刀线的专 ...

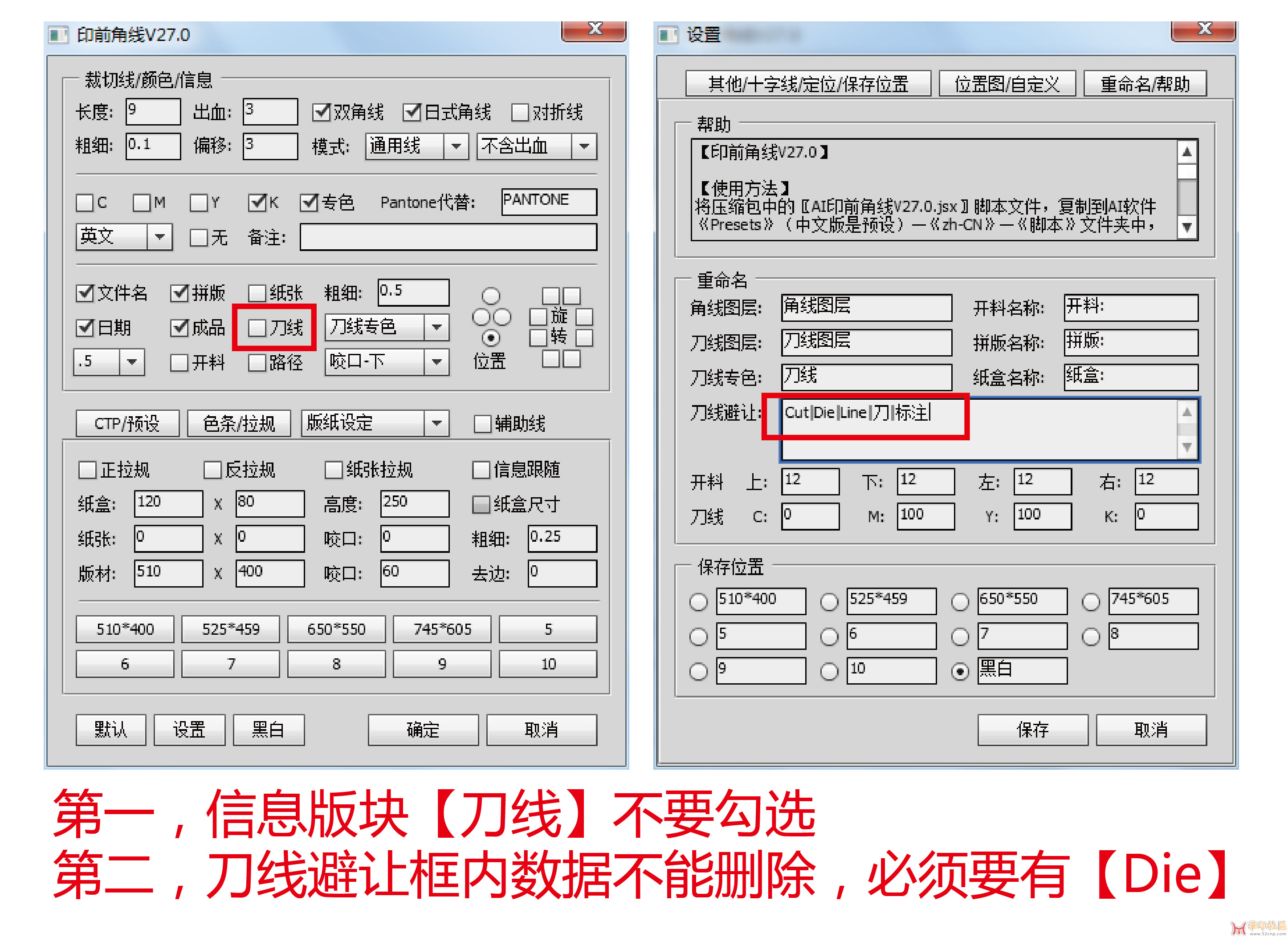

第一，信息版块【刀线】不要勾选，这个刀线就是显示刀线名称和刀线色标的。
第二，刀线避让框内数据不能删除，必须要有【Die】，这里是填写需要避让的英文名称。
