刀线细节求助

靓仔泽 · 发表于 2023-10-31 16:51:58

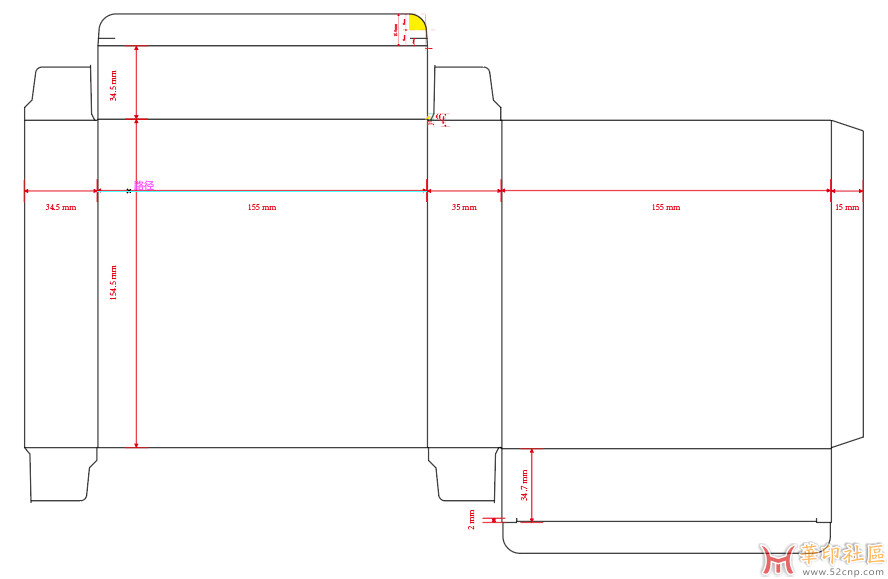

公司有刀线工程师，不需要我画刀线，现在没什么活，就自己研究刀线详解，请问第二图左下角这块黄色的高度是如何搞出来的？此位置是盖和侧挡板的间隙，我搞不懂原理，是不是CAD的两直线再输入圆的直径出来的圆？所以这个左下角的黄色高度是一个没有意义的数字？

靓仔泽 · 发表于 2023-10-31 16:59:01

一二图倒过来了，是问第一张图，求解惑

逆风2015 · 发表于 2023-10-31 17:29:25

一般根据纸张厚度来算，取个稍微整数点就可以了。

HYP · 发表于 2023-10-31 21:10:42

根据材质厚度的厚度选择一个适当的圆半径，然后使用画圆的命令，相切相切半径

xiangzi920 · 发表于 2023-10-31 22:35:31

研究多了之后，你会发现不同的公司、不同的盒型、不同的材质、不同的人做出来的那个结构可能都不一样。

但大致是，那个圆弧一般比耳朵的压线往下一点，圆弧的半径在R0.5到0.7。
盒盖与耳朵的双线距离3mm差不多是固定的。
针对坑盒，盒盖边上的那条刀可能与竖的那条压线相对内收一点
……

zjw9876543210 · 发表于 2023-11-1 08:12:51

高度缩放按材料的厚度按比例调整,做多了就知道调多少

vbfcpzj · 发表于 2023-11-1 08:37:07

黄色这个地方的数字肯定是有意义的啊，我们把它叫作高低线，这个数值的大小约是纸张的厚度。

靓仔泽 · 发表于 2023-11-1 08:49:29

xiangzi920 发表于 2023-10-31 22:35
研究多了之后，你会发现不同的公司、不同的盒型、不同的材质、不同的人做出来的那个结构可能都不一样。

但 ...

“圆弧一般比耳朵压下点”懂了，谢谢解惑，然后其他小伙伴提到材料厚度亦是可以相关。我理解为以侧挡板折线为中心，圆弧下限=折线+材质厚度3^1到3^2，起到折角不爆的作用

靓仔泽 · 发表于 2023-11-1 08:57:08

vbfcpzj 发表于 2023-11-1 08:37
黄色这个地方的数字肯定是有意义的啊，我们把它叫作高低线，这个数值的大小约是纸张的厚度。 ...

这个黄色高度和纸厚差不多，大概为3.142mm，只是小数点太多就给搞迷糊了,我在8楼的新回复麻烦看下这是否合理，但和这个理论不共成立

靓仔泽 · 发表于 2023-11-1 09:10:52

靓仔泽发表于 2023-11-1 08:57
这个黄色高度和纸厚差不多，大概为3.142mm，只是小数点太多就给搞迷糊了,我在8楼的新回复麻烦看下这是否 ...

0.3142mm，打错了
