★原创★【轮转角线V2.4】极速版免费下载！

tiantian · 发表于 2023-7-5 12:41:28

【轮转角线V2.7】第2次更新日志：
1 小数位数计算错误已修复。
示例：15.02MM原来2位计算为15.00MM，现已修复为15.02MM。
2 田型角线选择带有蒙板物件，可能有时无法生成角线已修复。

xiaokeai · 发表于 2023-7-8 10:49:57

先收藏着以备不时之需，感觉楼主的无私奉献

tiantian · 发表于 2023-7-9 10:26:43

【轮转角线V2.8】更新日志
新增【刀线避让】功能。
勾选〖刀线〗选项，生成专色刀线文字和刀线色标。
不勾选〖刀线〗选项，文档中包含〖刀线〗〖CUT〗〖Cut〗〖DIE〗〖Die〗〖LINE〗〖Line〗七种专色名称组合自动拦截，不生成刀线文字，不生成刀线色标。
不勾选〖刀线〗示例1：〖刀线〗〖刀线2〗〖外刀线〗等等组合，包含有刀线名称专色均被拦截，不生成刀线文字，不生成刀线色标。
不勾选〖刀线〗示例2：〖CUT〗〖CUT2〗〖2CUT〗等等组合，包含有CUT名称专色均被拦截，不生成刀线文字，不生成刀线色标。
不勾选〖刀线〗示例3：〖DIE〗〖DIE2〗〖2DIE〗〖DIECUT〗等等组合，包含有DIE名称专色均被拦截，不生成刀线文字，不生成刀线色标。

tiantian · 发表于 2023-8-9 09:42:40

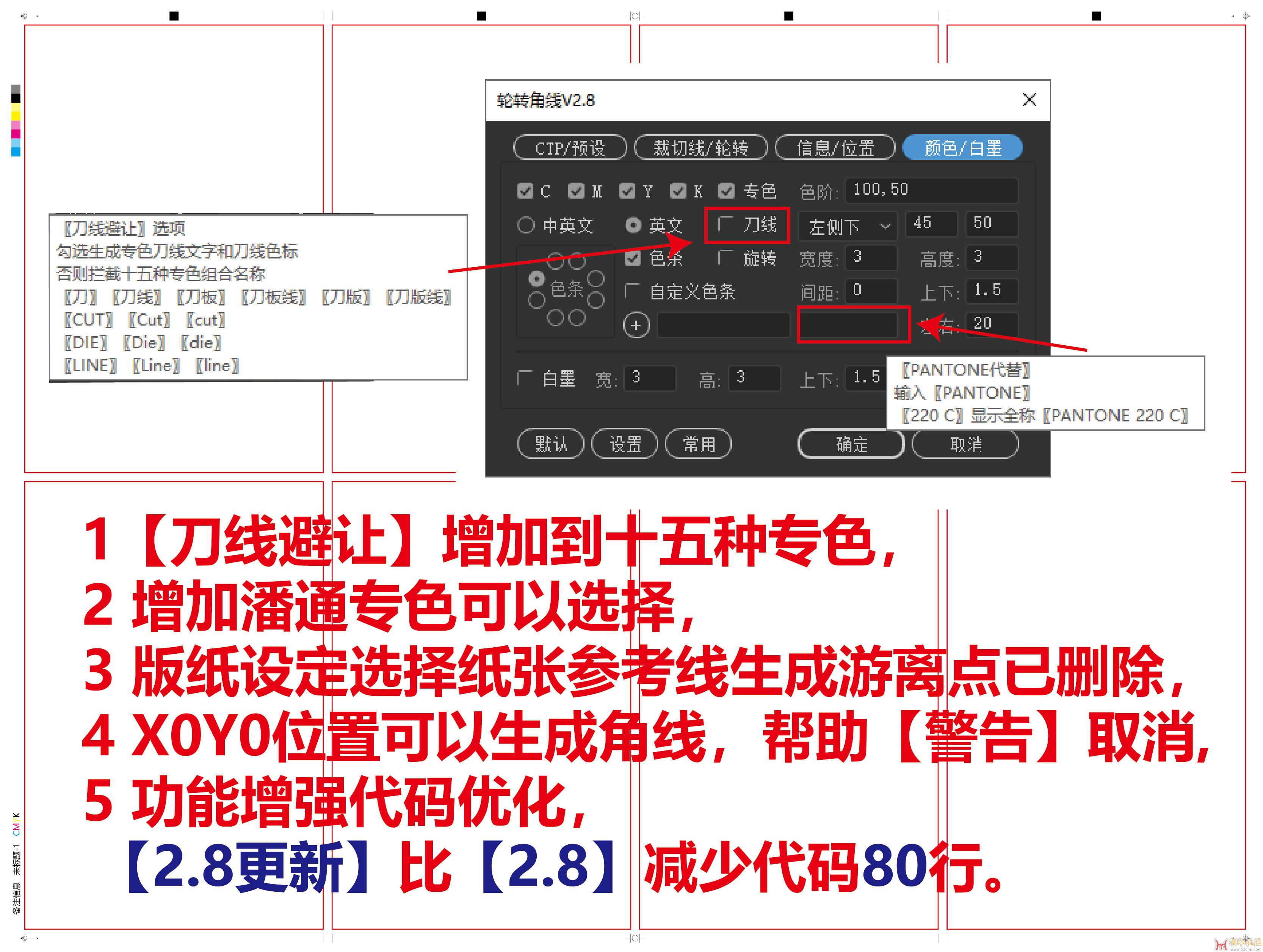

【轮转角线V2.8】更新
1【刀线避让】增加到十五种专色，
2 增加潘通专色可以选择，

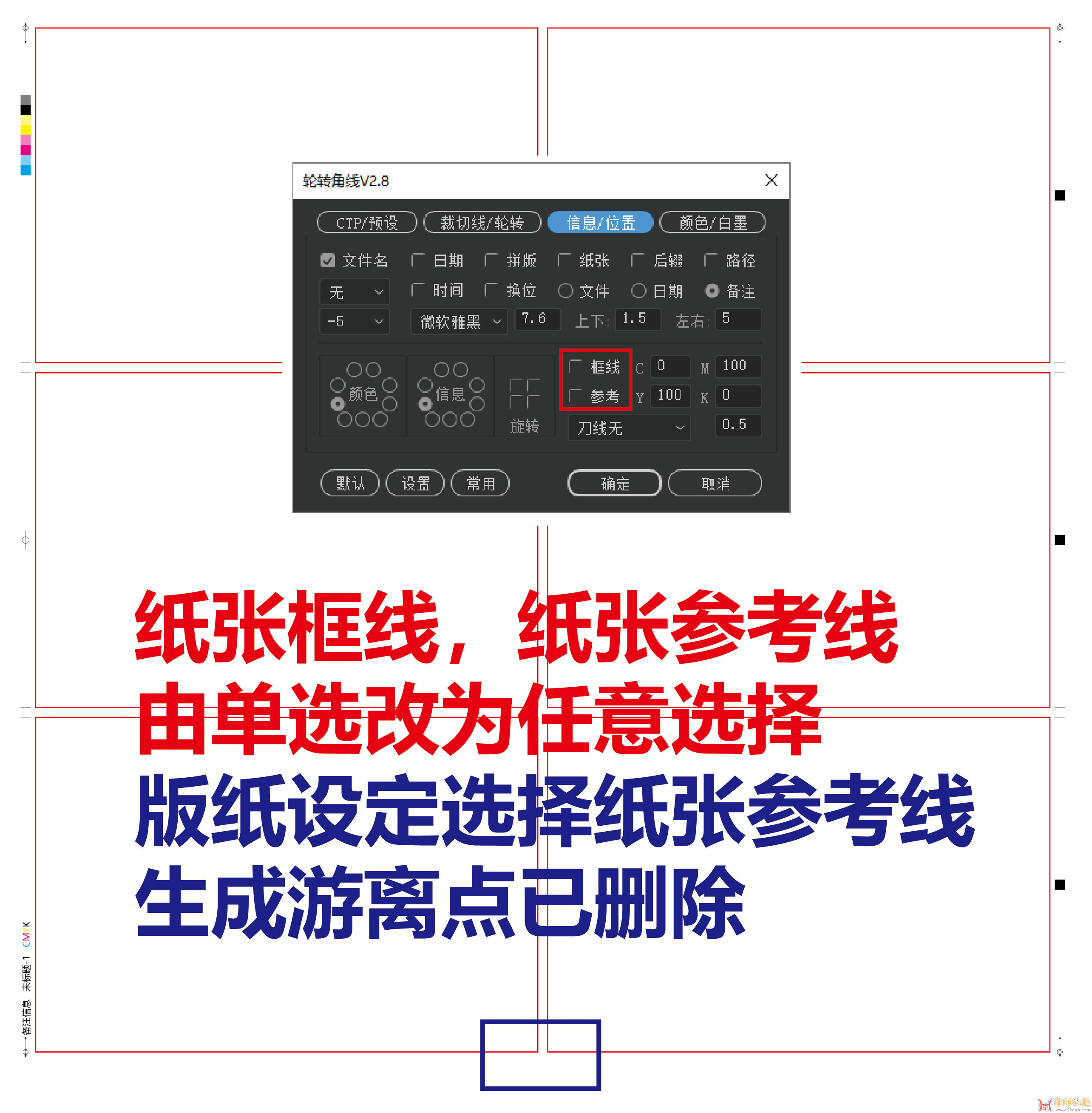

3 版纸设定选择纸张参考线生成游离点已删除，
4 X0Y0位置可以生成角线，帮助【警告】取消,
5 功能增强代码优化，【2.8更新】比【2.8】减少代码80行。

【极速标注V3.7】【极速标注M2.7】【印前角线V25.5】【印前角线Z8.5】【印前角线X7.5】【印前角线S3.5】同步更新，同时解决X0Y0角线出错问题！

dog5277 · 发表于 2023-9-1 14:26:23

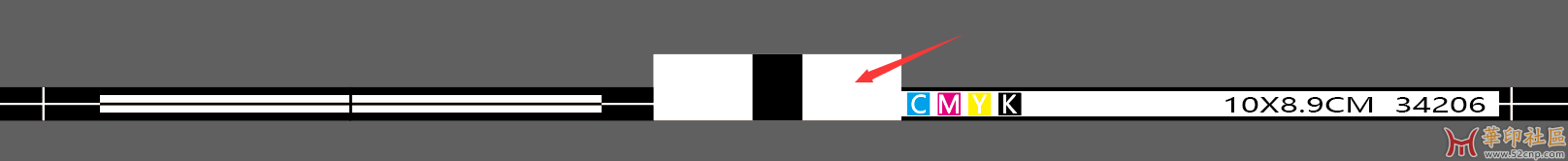

大神能不能在电眼下垫白色。如图所示。

tiantian · 发表于 2023-9-1 16:56:17

dog5277 发表于 2023-9-1 14:26
大神能不能在电眼下垫白色。如图所示。

最好发有成品框线的PDF上来，我研究一下如何添加。你要加在1个电眼下面，还是加在所有电眼下面。

dog5277 · 发表于 2023-9-2 13:45:53

加在所有电眼下面，电眼和垫白居中，高度一致，垫白宽度设置可调。

tiantian · 发表于 2023-9-2 14:26:59

dog5277 发表于 2023-9-2 13:45
加在所有电眼下面，电眼和垫白居中，高度一致，垫白宽度设置可调。

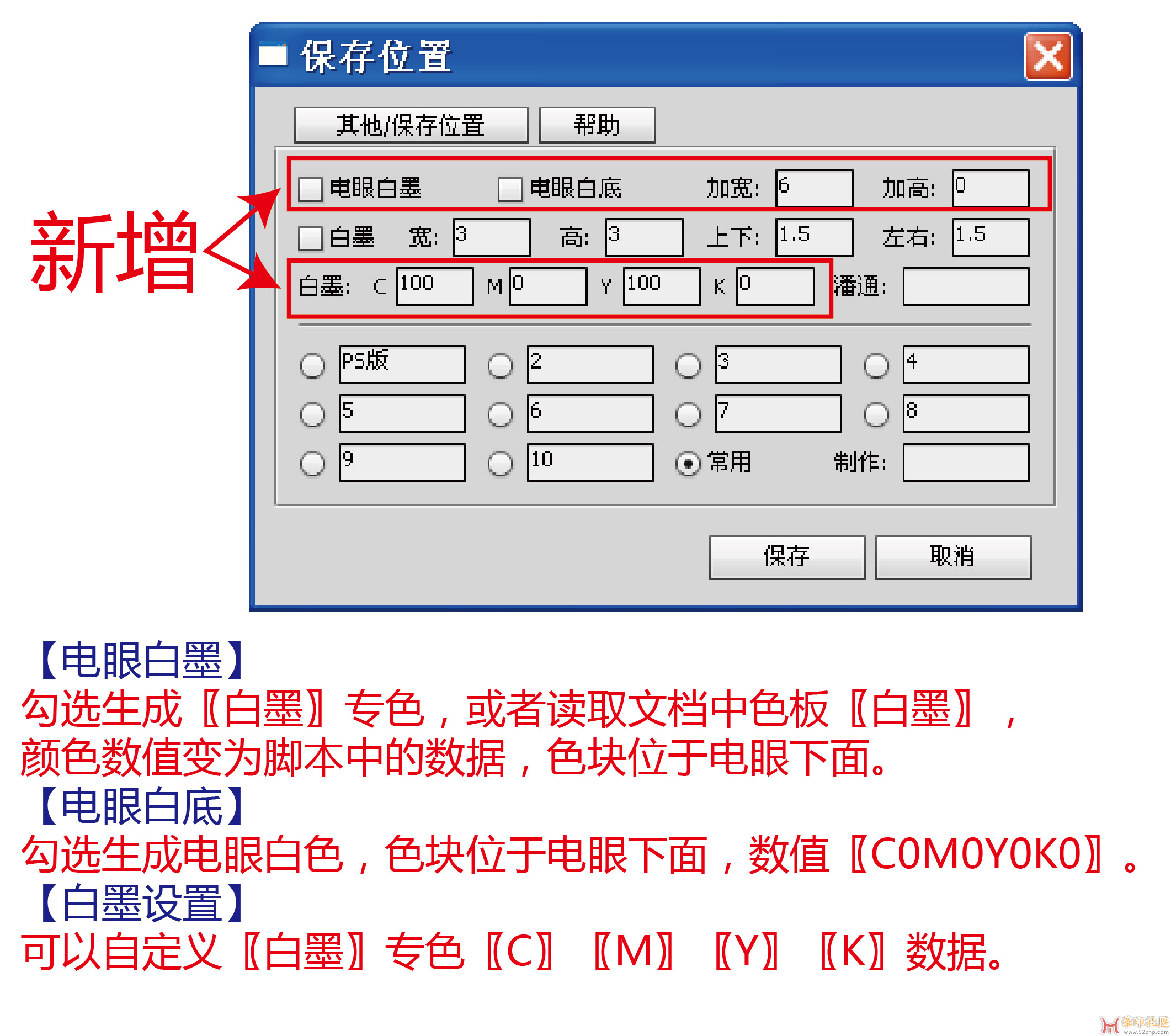

【轮转角线V2.8】第二次更新
1 新增【电眼白墨】，勾选生成〖白墨〗专色，或者读取文档中色板〖白墨〗，颜色数值变为脚本中的数据，色块位于电眼下面。

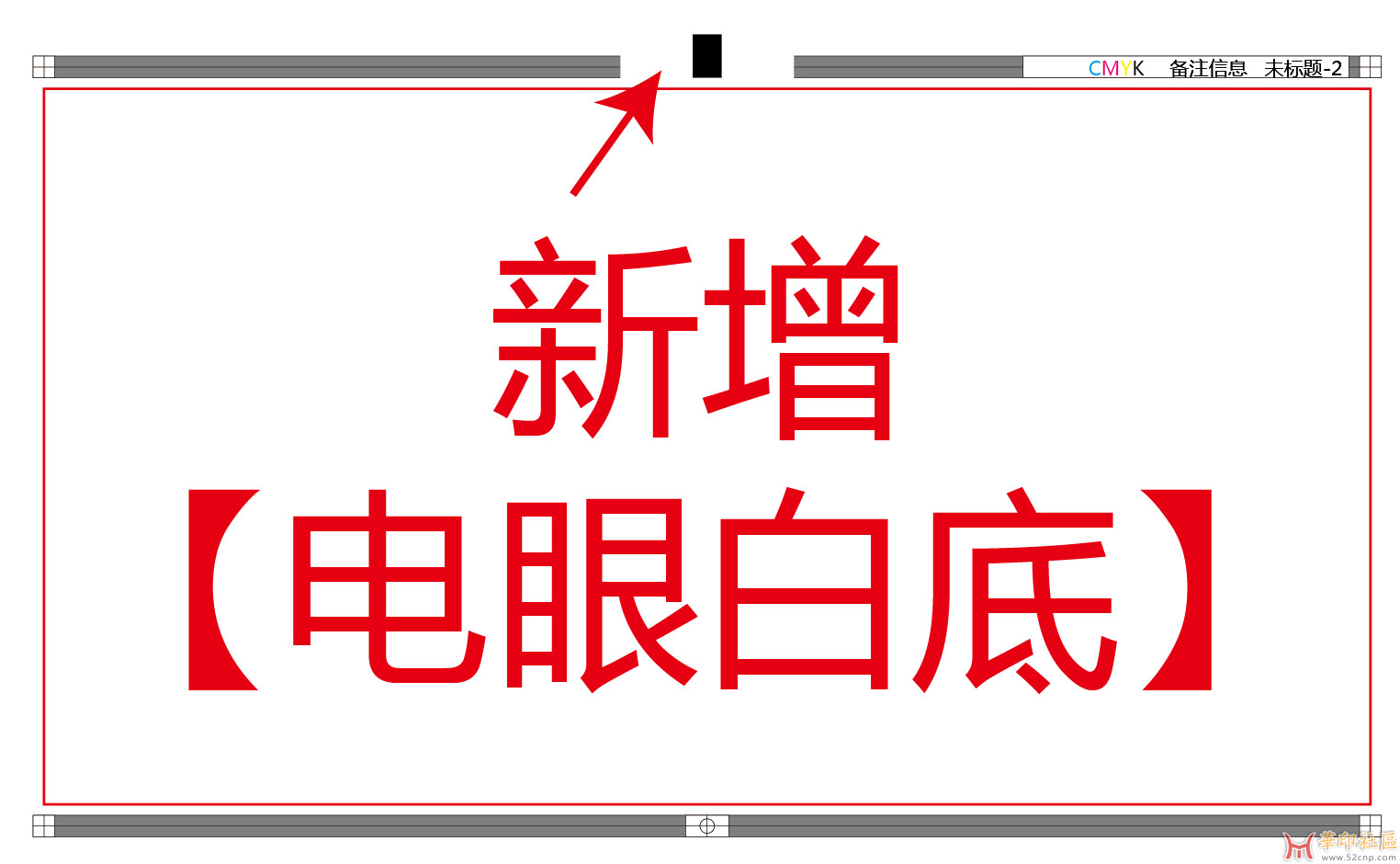

2 新增【电眼白底】，勾选生成电眼白色，色块位于电眼下面，数值〖C0M0Y0K0〗。
3 新增【白墨设置】，可以自定义〖白墨〗专色〖C〗〖M〗〖Y〗〖K〗数据。

dog5277 · 发表于 2023-9-2 16:45:07

大神还有个问题，脚本貌似对全轮转这种非整数跳距，支持得不是很完美，电眼位置有偏差，用刀线运行脚本，两头的角线不到位，麻烦优化一下。（如下面文件这种情况）

tiantian · 发表于 2023-9-2 16:57:14

本帖最后由 tiantian 于 2023-9-2 17:03 编辑

dog5277 发表于 2023-9-2 16:45
大神还有个问题，脚本貌似对全轮转这种非整数跳距，支持得不是很完美，电眼位置有偏差，用刀线运行脚本， ...

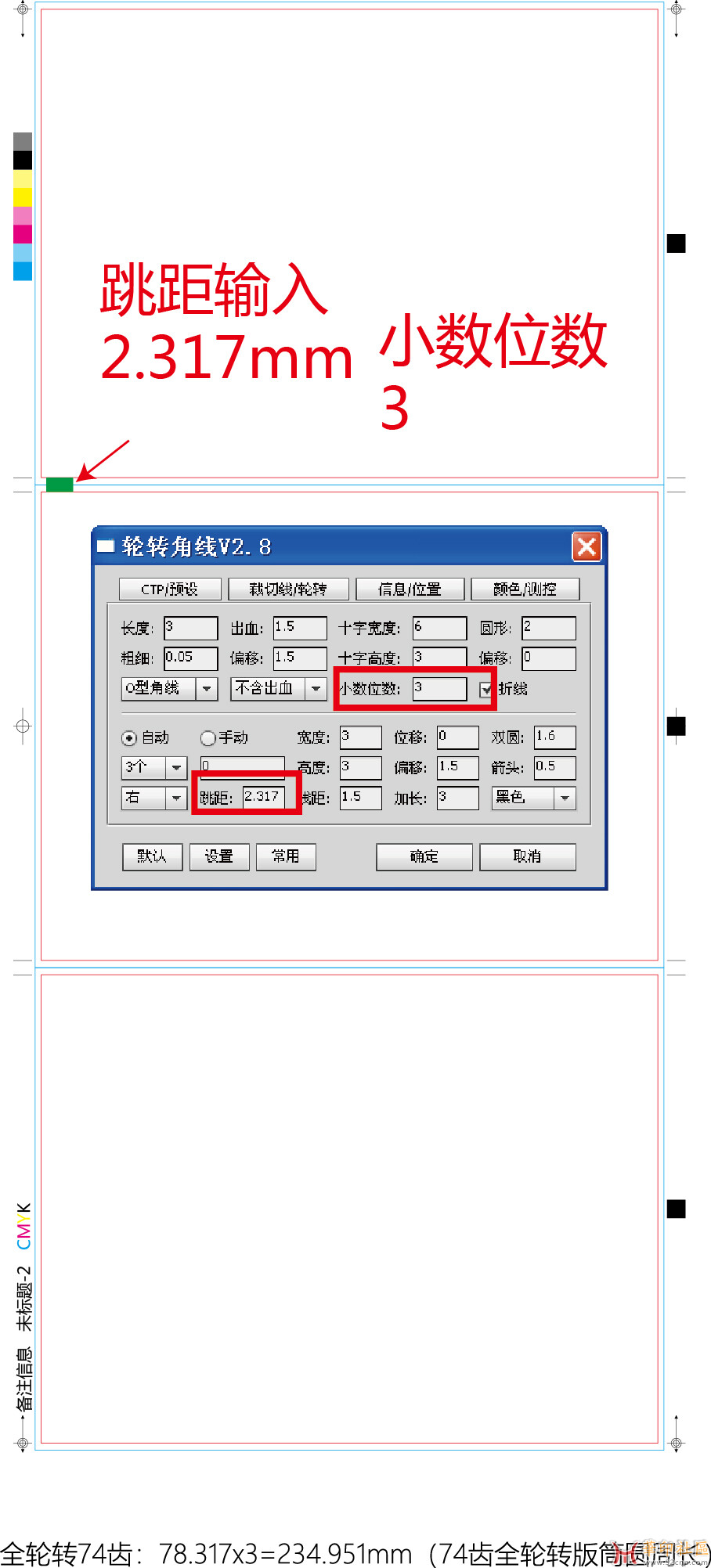

小数位数: 3
跳距输入: 2.317mm
我也不懂轮转机是什么工艺，其他出血你自己再调节一下。
