★原创★【印前角线V24.4】+【精简角线V10.4】+【印前角线Z7...

tiantian

★原创★【印前角线V24.4】+【精简角线V10.4】+【印前角线Z7.4】+【印前角线X6.4】+【印前角线S2.4】免费下载！

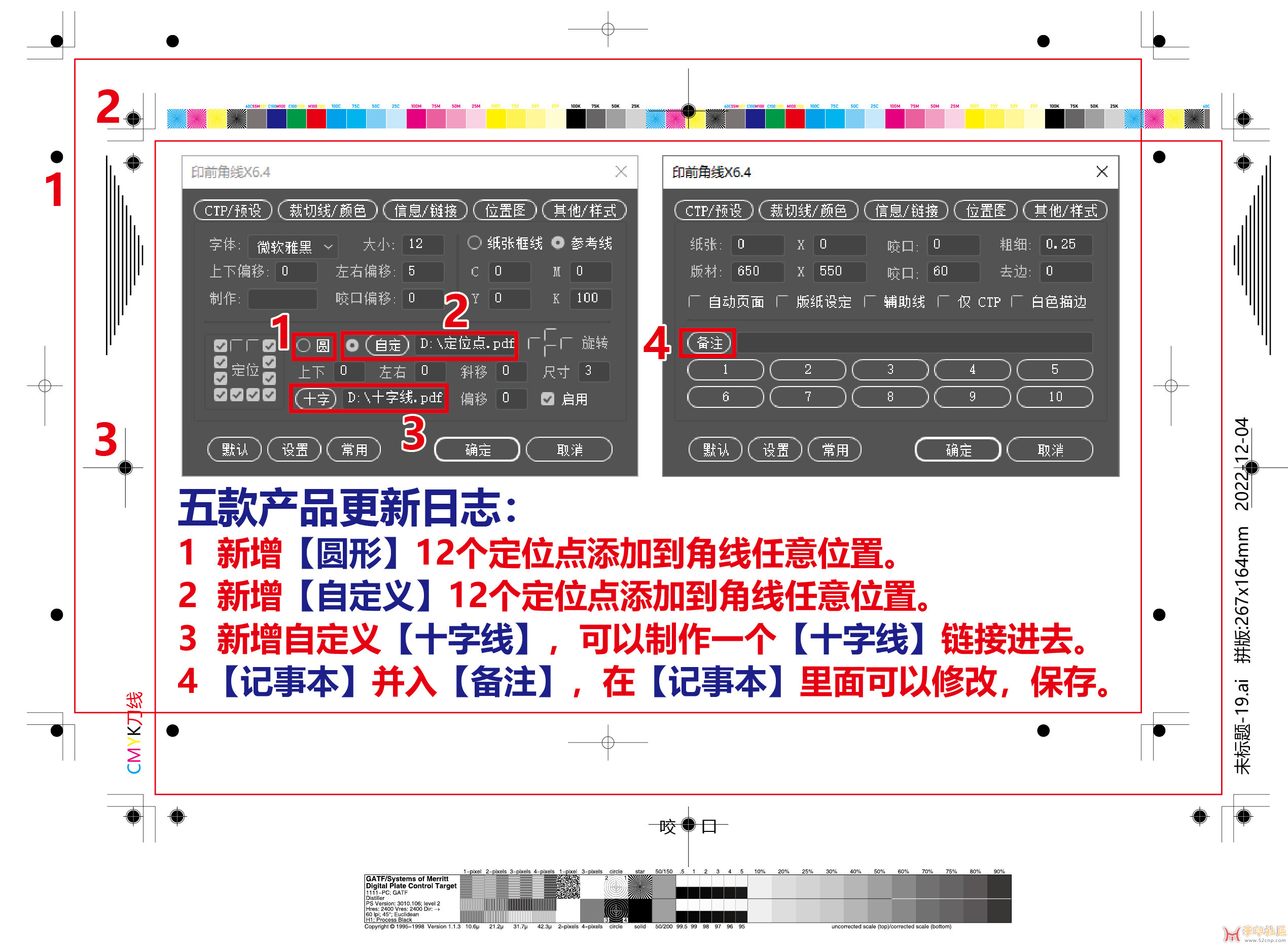

更新日志：

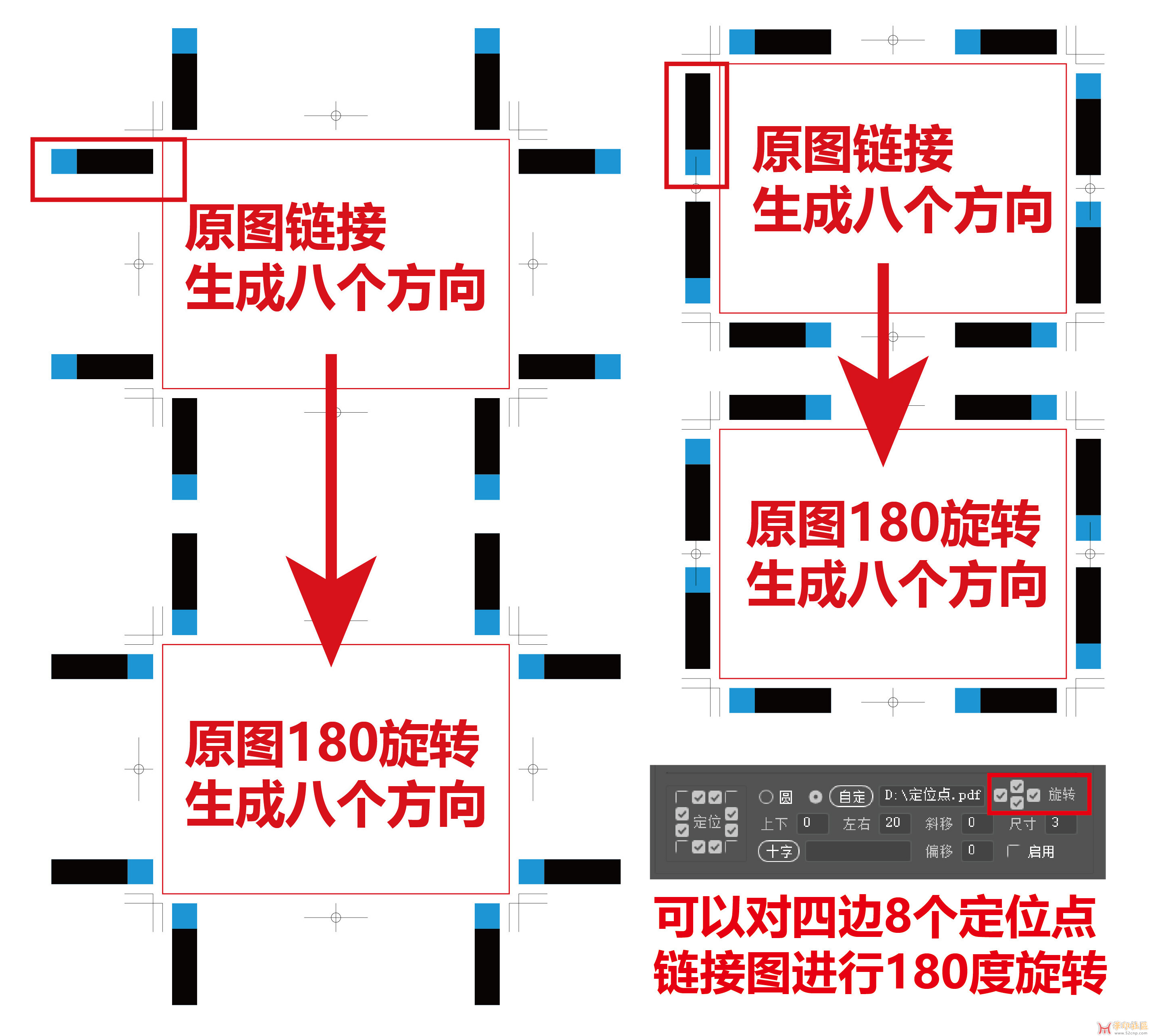

1 新增【样式】版块，【圆形】或者【自定义】12个定位点添加到角线任意位置。
2 新增自定义【十字线】，可以自己制作一个套版色【十字线】链接进去。
3 新增【勾选】可以关闭【十字】+【圆】所以数据，在原来【十字】+【圆】方位不会产生游离点。
4 【记事本】并入【备注】，在【记事本】里面可以修改，保存。

XP系统，WIN7系统，WIN10系统，WIN11系统可以使用。
CS6 至 AI2023 所有AI版本，可以使用，
可以单独使用，可以添加到合集中使用，可以添加到脚本管理器中使用。

【使用方法】
将压缩包中的〖AI印前角线X6.4.jsx〗脚本文件，复制到AI软件《Presets》（中文版是预设）—《zh-CN》—《脚本》文件夹中，重启AI软件，就可以在《文件》—《脚本》目录下找到〖AI印前角线X6.4〗菜单。

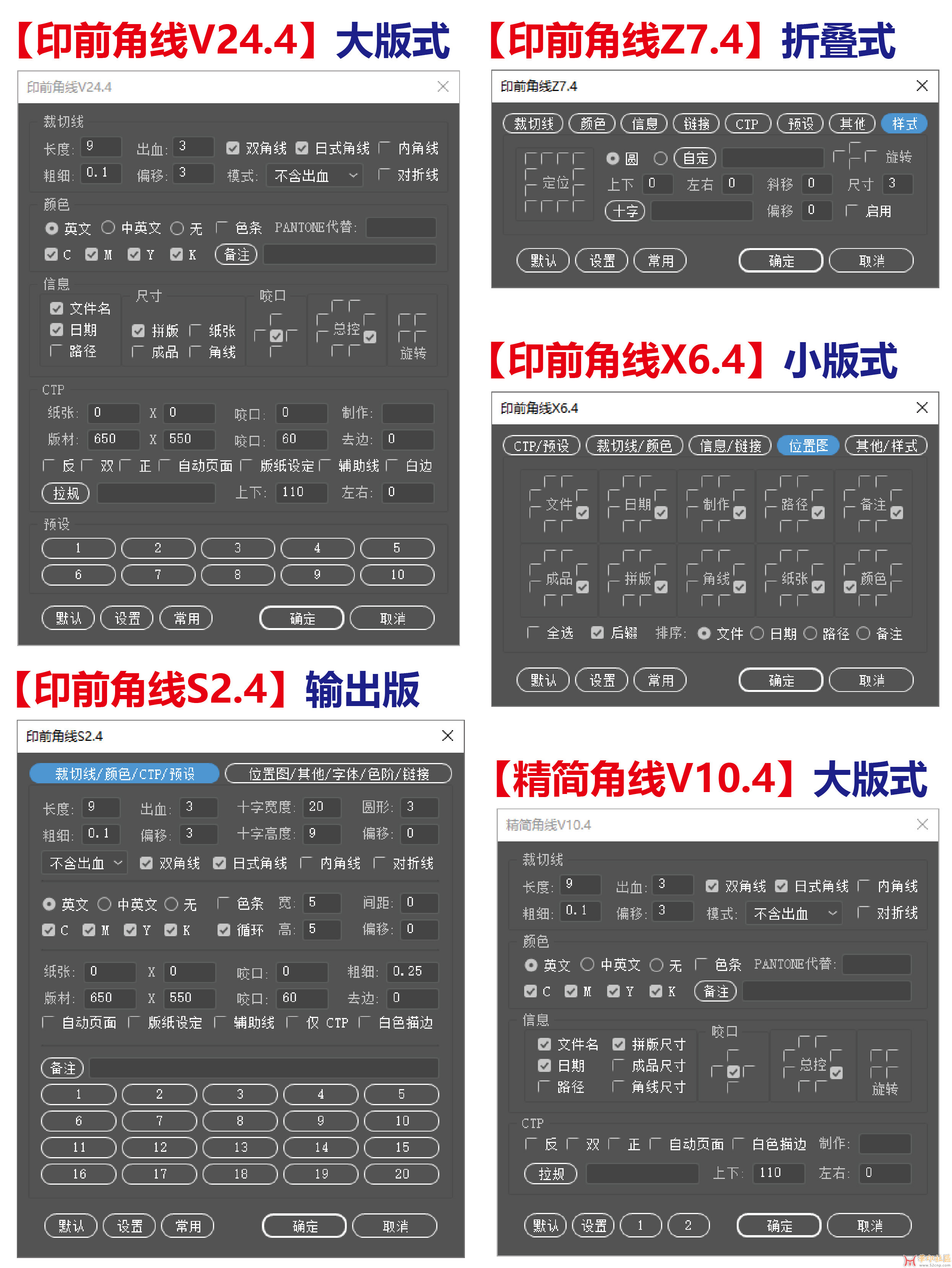

【最新版本】
〖印前角线V24.4〗大版式输出版
〖精简角线V10.4〗大版式印务版
〖印前角线X6.4〗小版式输出版
〖印前角线Z7.4〗折叠式印务版
〖印前角线S2.4〗双屏式输出版
【参考文献】
华印社区 https://www.52cnp.com
角线X v7.3, tiandiyiqi
增强版角线 WJL-8.3, WJL修改版

华印社区  tiantian
2022年12月4日



补充内容 (2022-12-6 09:35):
最新版本新到二楼下载：
【V24.5】+【V10.5】+【Z7.5】+【X6.5】+【S2.5】

补充内容 (2023-6-21 17:06):
更新至【V25.3】+【Z8.3】+【X7.3】+【S3.3】，新增【专色】+【色条】八个方位等功能
https://www.52cnp.com/thread-18385-1-1.html

补充内容 (2023-8-6 08:40):
【V25.5】+【Z8.5】+【X7.5】+【S3.5】第二次更新，新增选择齿线生成角线，【刀线避让】增加到十种专色组合。
https://www.52cnp.com/thread-18385-1-1.html

补充内容 (2023-9-19 10:45):
更新至【V25.6】+【Z8.6】+【X7.6】+【S3.6】，新增【刀线避让】自定义等十多项功能
https://www.52cnp.com/thread-19217-1-1.html

补充内容 (2023-11-24 16:02):
更新至【V25.7】+【Z8.7】+【X7.7】+【S3.7】，新增识别文档使用的专色，删除所有未使用的色板
https://www.52cnp.com/thread-19853-1-1.html

tiantian

【V24.5】+【V10.5】+【Z7.5】+【X6.5】+【S2.5】
更新日志：
1、无法修改预设文字已修复。

tiantian

新增外角线，新增外十字
内角线，外角线，外十字
任意长度，任意粗细，任意偏移。
近期推出，敬请期待！

tiantian

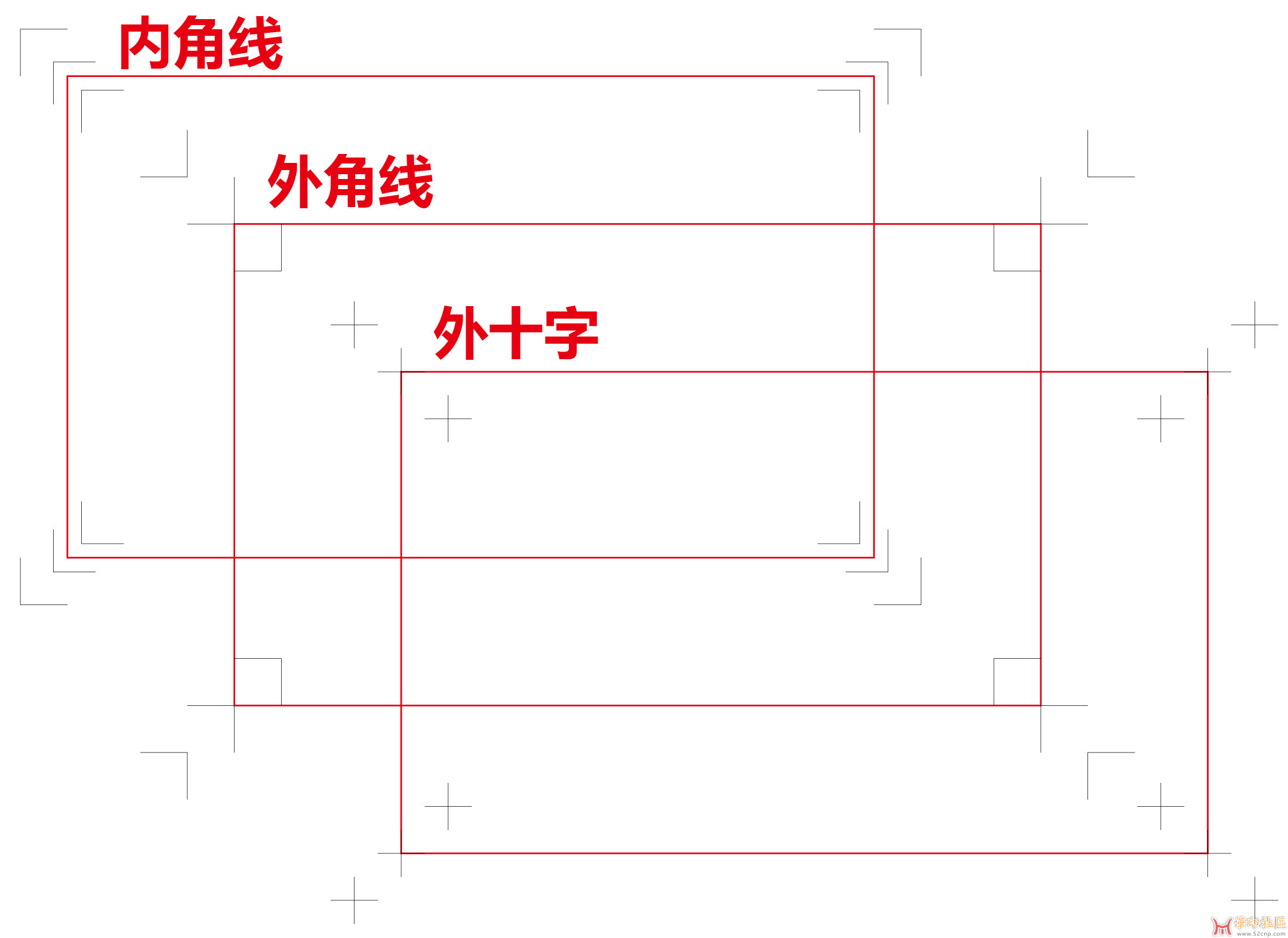

内角线，外角线，外十字
实际效果图

流雲

tiantian 发表于 2022-12-11 14:24
内角线，外角线，外十字
实际效果图

请问楼主可以帮写个内角线可以自由设置偏移和可以自定义颜色吗？就单单内角线自由偏移和自定义颜色，其他功能不要，我是套刀版线用的，不知道楼主可否帮小弟写一下。先谢谢楼主。

tiantian

流雲 发表于 2022-12-11 21:56
请问楼主可以帮写个内角线可以自由设置偏移和可以自定义颜色吗？就单单内角线自由偏移和自定义颜色，其他 ...

大师，在八根线条上改动了一下，你看一下能不能用，内角线脚本是源码你也可以调节颜色和偏移。

cd=10; //标线长度
py=3; //标线偏移，可以输入负数
cx=0.1; //标线粗细
c=100; //兰
m=0; //红
y=100; //黄
k=0; //黑

v=2.834646;
lw=cx * v;
linelength=cd * v;
linespace=py * v;

流雲

tiantian 发表于 2022-12-12 08:59
大师，在八根线条上改动了一下，你看一下能不能用，内角线脚本是源码你也可以调节颜色和偏移。

cd=10; / ...

谢谢大佬，你写的这个插件对我很实用，以后就不用 左右上下打角线了，省了很多功夫。辛苦楼主了。

tiantian

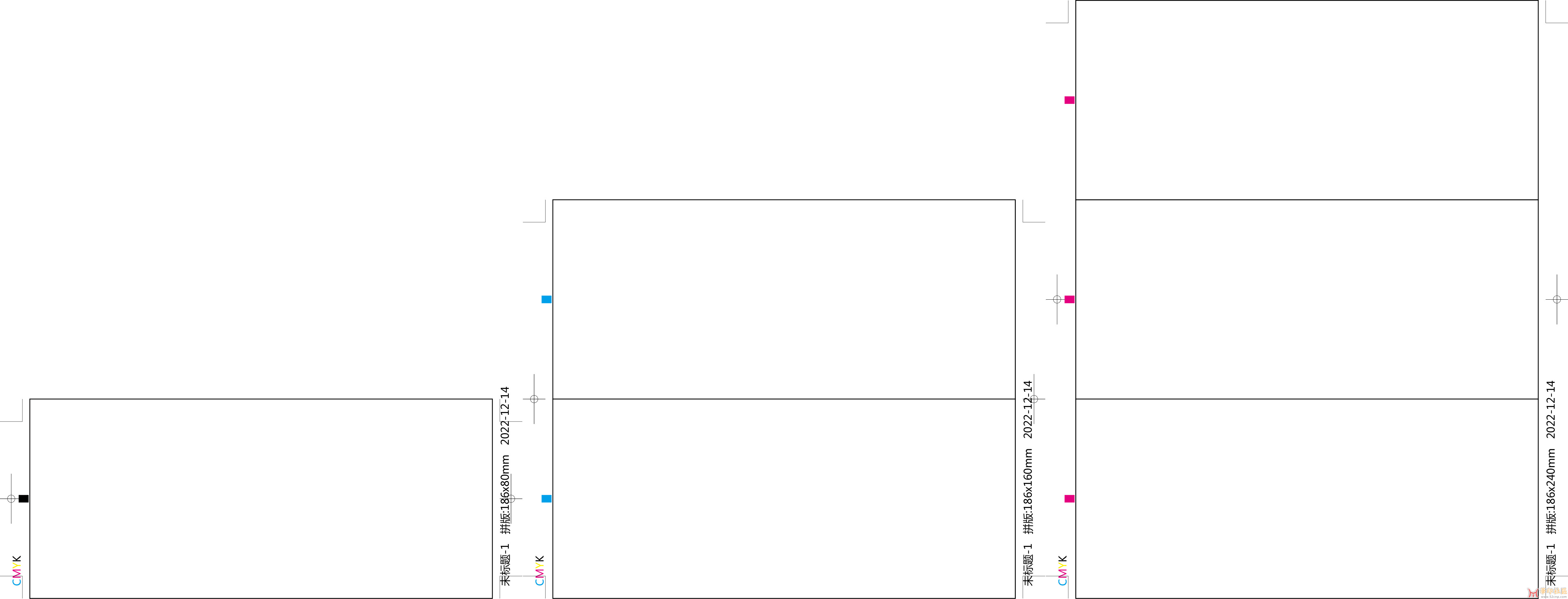

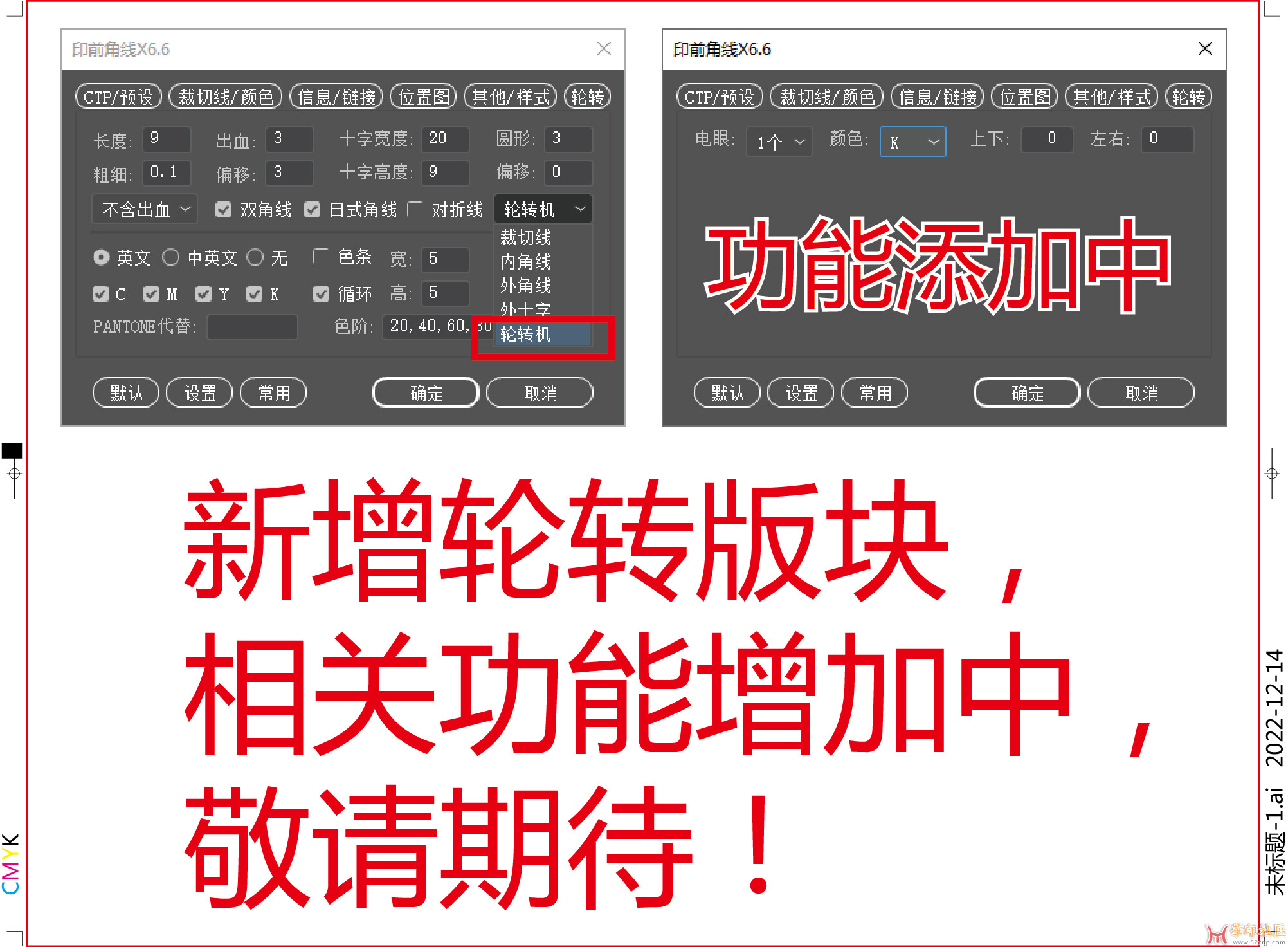

新增轮转版块，相关功能增加中，敬请期待！

tiantian

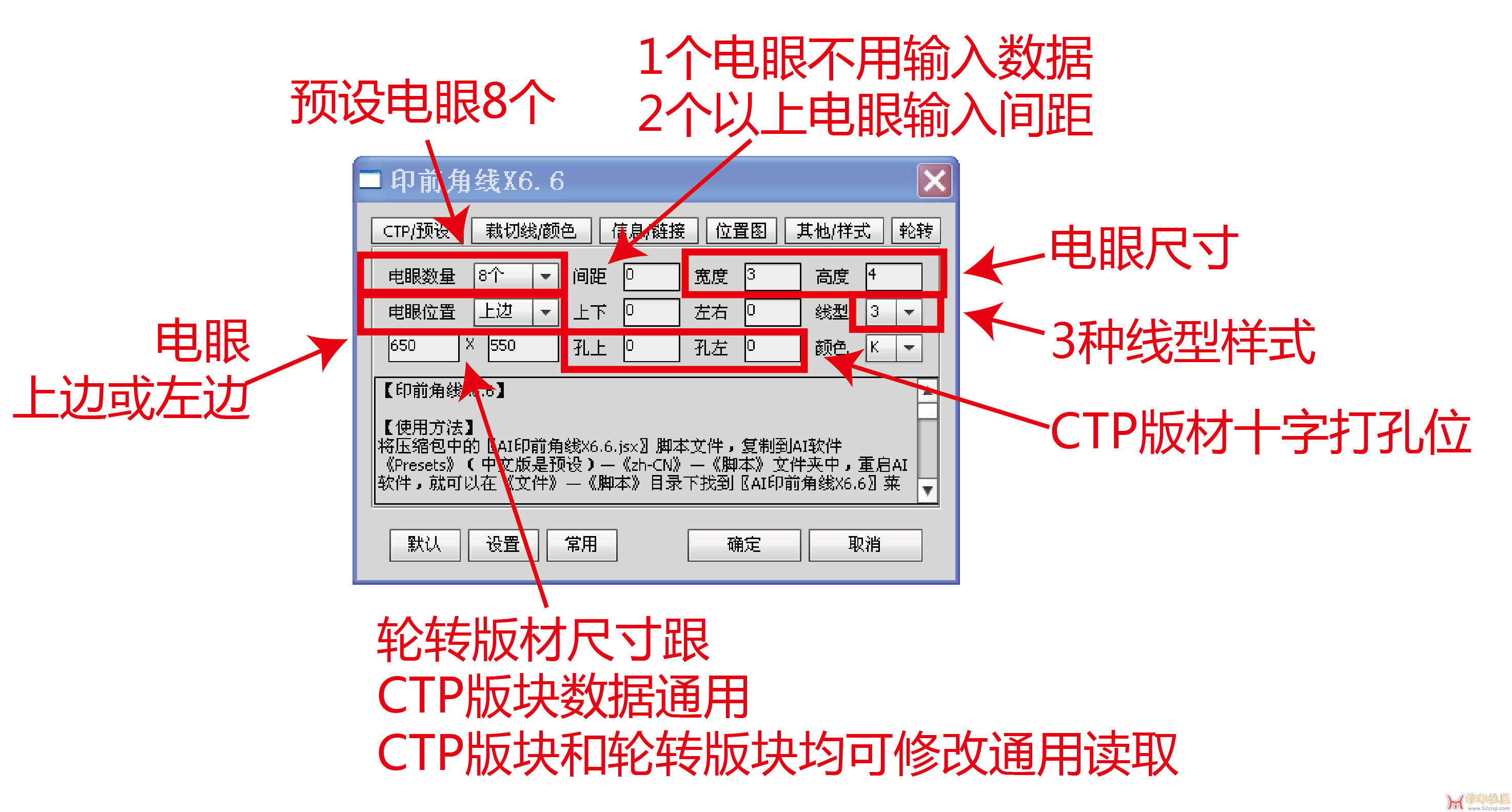

现在已经成功3个电眼，接下来增加8个电眼。
后续增加版材孔位十字。出CTP打孔用的。
【轮转版材尺寸】跟【CTP版材尺寸】数据互通，可以在任意地方存储。

tiantian

根据用户要求增加轮转版块，工程进行到一半。
